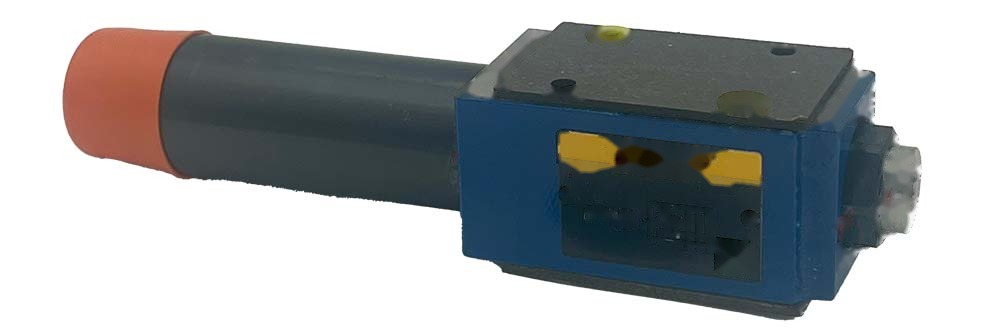

ZDR6DP2-4XJ/25YM Rekith Клапан

ZDR6DP2-4XJ/25YM Редукционный клапан прямого действия | Сэндвич NG6 | Канал P | До 25 бар | 50 л/мин | Гильза SW10 | Внешний слив Y
Трёхходовой редукционный клапан прямого действия в исполнении сэндвич-плиты, типоразмер NG6 (CETOP 3). Версия DP — редукция в напорном канале P. Уставка до 25 бар — самый низкий диапазон серии ZDR6, оптимальный для питания пилотных клапанов, управляющих контуров и систем смазки из высоконапорной системы.
Гильза с шестигранником SW10 (тип 2) и защитный колпачок защищают от несанкционированного изменения уставки — в отличие от поворотной ручки (тип 1). Встроенная функция сброса давления вторичного контура: если внешняя сила поднимает давление в P₁ выше уставки, клапан открывает путь P₁→T(Y).
Типичные области применения:
• Питание пилотных клапанов от основной высоконапорной системы
• Управляющие контуры с давлением до 25 бар
• Гидравлические системы смазки и охлаждения инструмента
• Питание электрогидравлических управляющих контуров
• Аккумуляторные контуры с заданным низким давлением заряда
• Вспомогательные функции с ограниченным рабочим давлением
Код
Значение (EN)
Описание
ZDR
Pressure reducing valve, sandwich plate
Редукционный клапан прямого действия, сэндвич-плита, с функцией сброса давления вторичного контура
6
Size 6 / NG6
Типоразмер 6; монтаж по ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
D
Direct operated
Прямое действие — управляющий золотник управляется непосредственно давлением вторичного контура
P
Pressure reduction in channel P
Редукция давления в канале P₁; управляющий сигнал берётся внутренне из P₁
2
Adjustment type 2
Гильза с внутренним шестигранником SW10 + защитный колпачок + контргайка SW24
-4XJ
Series 4X (Rekith)
Серия 40–49 (размеры не меняются); дефис + J — маркировка Rekith
/25
Secondary pressure up to 25 bar
Максимальное вторичное давление 25 бар (363 psi); минимальное ~5 бар
Y
Pilot oil return external
Внешний пилотный слив — управляющее масло уходит в бак через отдельный порт T(Y)
M
Without check valve
Без встроенного обратного клапана (M — обязательный суффикс для версий P и B)
Клапан нормально открыт. В исходном положении жидкость свободно течёт из P₂ (вход, первичный контур) в P₁ (выход, вторичный контур, до 25 бар). Через внутренний пилотный канал давление P₁ действует на торец золотника против пружины. Вращением гильзы SW10 задаётся натяжение пружины — уставка 5…25 бар.
При достижении уставки: давление P₁ превышает усилие пружины, золотник прикрывает проходное сечение P₂→P₁. Функция сброса вторичного давления (3-ходовая): при дальнейшем росте P₁ золотник открывает P₁→T(Y) — избыток сбрасывается в бак.
Внешний пилотный слив Y: управляющее масло уходит в бак через отдельный порт T(Y), не суммируясь с противодавлением основного слива T.
⚠ Минимальный перепад давления
P₂ − P₁ ≥ ~5 бар при максимальном расходе. При уставке 25 бар первичное давление P₂ должно быть не менее ~30 бар. Если P₂ близко к уставке — клапан не сможет поддерживать заданное вторичное давление.
Код
Диапазон
Применение
25
5…25 бар
◀ данная модель; пилотные контуры, управление, смазочные системы
75
5…75 бар
Вспомогательные контуры, зажимные устройства
150
5…150 бар
Высокое давление; станочная гидравлика
210
5…210 бар
Максимальный диапазон ZDR6
Код
Тип
Примечание
1
Поворотная ручка (rotary knob)
Быстрая регулировка без инструмента
2
Гильза с шестигранником + колпачок
Данная модель; SW10 + контргайка SW24; защита от несанкционированной регулировки
3
Поворотная ручка с фиксатором + шкала
Ключ R900008158 в комплекте; воспроизводимая настройка
7
Поворотная ручка со шкалой
Точная настройка с визуальным контролем
Данная модель (код 2): гильза с шестигранником SW10 и защитным колпачком. По часовой — увеличение давления; против — уменьшение. Контргайка SW24 (МА = 10+5 Нм) фиксирует уставку. Штуцер манометра G1/4 позволяет контролировать P₁ непосредственно на клапане.
Параметр
Значение
Бренд
Rekith
Артикул
ZDR6DP2-4XJ/25YM
Аналог (Rexroth)
ZDR6DP2-4X/25YM | R900410862
Тип клапана
Редукционный, прямого дейст
