ZDR6DP2-4XJ/150YM Клапан Rekith

ZDR6DP2-4XJ/150YM Редукционный клапан прямого действия | Сэндвич-плита | NG6 | Канал P | До 150 бар | 50 л/мин | Гильза SW10 + защитный колпачок

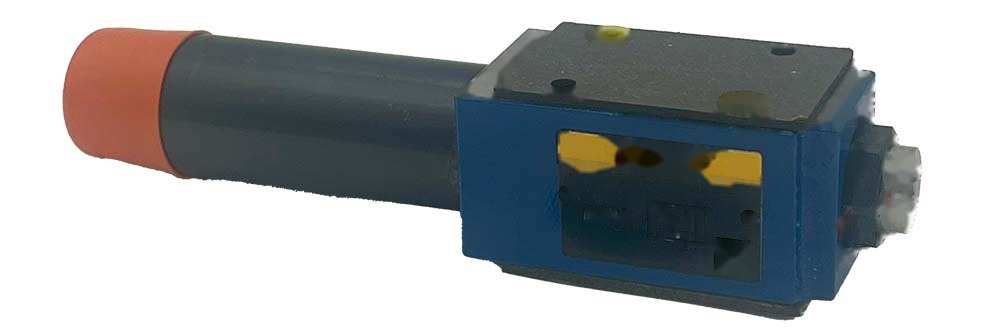

Трёхходовой редукционный клапан прямого действия в исполнении сэндвич-плиты, типоразмер NG6 (CETOP 3). Устанавливается в стек между распределительным клапаном и монтажной плитой без трубных соединений. Понижает давление системы (первичное) до стабильного заданного вторичного давления в канале P₁ — до 150 бар.
Версия DP — редукция в напорном канале P. В отличие от версии DA (редукция в линии A исполнительного механизма), версия DP ограничивает давление сразу на входе в стек — перед распределителем. Встроенная функция сброса давления вторичного контура: если внешняя сила на исполнительном механизме поднимает давление в P₁ выше уставки, клапан открывает путь P₁→T(Y) для защиты.
Типичные области применения:
• Питание контуров со вторичным давлением до 150 бар
• Питание зажимных устройств с рабочим давлением до 150 бар
• Гидравлические системы смазки и охлаждения инструмента
• Балансировка давления в параллельных ветвях гидросистем
• Субконтуры металлообрабатывающих станков, стендов и прессов
• Управление аккумуляторными контурами с заданным давлением заряда
• Системы управления гидравлическим тормозом или противовесом
Код
Значение (EN)
Описание
ZDR
Pressure reducing valve, sandwich plate
Редукционный клапан прямого действия, сэндвич-плита, с функцией сброса давления вторичного контура
6
Size 6 / NG6
Типоразмер 6; монтаж по ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
D
Direct operated
Прямое действие — управляющий золотник управляется непосредственно давлением вторичного контура
P
Pressure reduction in channel P
Редукция давления в канале P₁ (напорная линия); управляющий сигнал берётся внутренне из P₁
2
Adjustment type 2 — sleeve with hexagon
Гильза с внутренним шестигранником SW10 + защитный колпачок + контргайка SW24 — защита от несанкционированной регулировки
-4XJ
Series 3X (Rekith)
Серия 40–49 (без изменения монтажных размеров); дефис + J — маркировка Rekith
/75
Secondary pressure up to 75 bar
Максимальное вторичное (выходное) давление 75 бар; пружина рассчитана на этот диапазон
Y
Pilot oil return external
Внешний пилотный слив — управляющее масло уходит в бак через отдельный порт T(Y)
M
Without check valve
Без встроенного обратного клапана (M — обязательный суффикс для версий P и B)
Клапан нормально открыт. В исходном положении жидкость свободно течёт из P₂ (вход, первичный контур) в P₁ (выход, вторичный контур). Через внутренний пилотный канал (6) давление в P₁ подаётся на торец управляющего золотника (2) против пружины (3). Вторичное давление задаётся поворотом ручки (4) — натяжением пружины (3).
При достижении уставки: давление в P₁ превышает усилие пружины (3). Золотник (2) смещается, прикрывая проходное сечение P₂→P₁ — устанавливается баланс. Заданное давление поддерживается постоянным.
Функция сброса вторичного давления (3-ходовая функция): если внешняя сила повышает давление в P₁ выше уставки (например, при торможении или фиксации нагрузки), золотник (2) смещается дальше и через управляющую кромку соединяет P₁ с T(Y) — избыточная жидкость сбрасывается в бак через внешний пилотный слив.
Минимальный перепад давления: для удержания уставки необходимо, чтобы P₂ превышал P₁ минимум на ~5 бар при максимальном расходе. Штуцер манометра G1/4 (SW6, глубина 12 мм) — встроен в корпус для прямого контроля вторичного давления.
⚠ Важно: минимальный перепад давления
Для нормальной работы необходимо: P₂ − P₁ ≥ Δpmin (~5 бар при 50 л/мин). Если первичное давление P₂ окажется ниже или равно уставке — клапан не сможет регулировать давление и откроется полностью. Необходимо учитывать Δpmin при выборе уставки в системах с переменным первичным давлением.
⚠ Версия DB: особое применение
В версии DB пилотный сигнал берётся от канала B, а не P₁. Если распределитель находится в позиции P→A, то давление в канале B НЕ должно превышать уставку — иначе клапан ошибочно зарегулирует давление в линии A. Д
