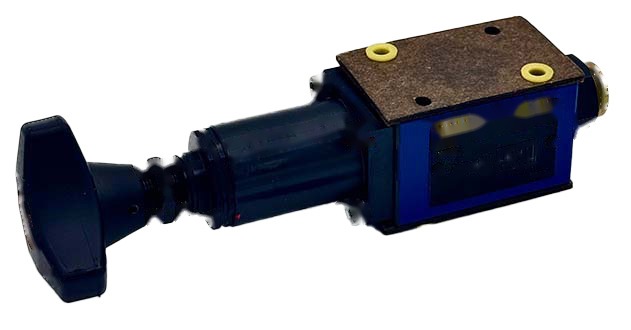

ZDR6DP1-3XJ/75YM Клапан Rekith
Оформите заказ прямо сейчас
Редукционный клапан прямого действия в формате сэндвич-плиты, типоразмер NG6. Предназначен для понижения давления в напорной линии P до заданного значения вторичного контура (до 75 бар) и поддержания его независимо от колебаний входного давления. Устанавливается между распределителем и монтажной плитой без дополнительных трубных соединений.
Клапан нормально открыт: поток из P₂ в P₁ проходит свободно, пока давление на выходе не достигнет уставки. При превышении уставки золотник прикрывает проходное сечение, а при росте давления от внешней нагрузки — соединяет линию P₁ со сливом T(Y), защищая вторичный контур от перегрузки. Пилотный слив внешний, через отдельный порт.
Регулировка — поворотной ручкой без инструмента, диапазон настройки 5…75 бар. Максимальный расход — 50 л/мин, входное давление — до 315 бар. Монтаж по стандарту ISO 4401-03-02-0-05 (CETOP 3), ориентация в пространстве произвольная. Уплотнения NBR, рабочая жидкость — минеральные масла HL/HLP, HFC, HETG и другие, вязкость 10…800 мм²/с. Вес — около 1,2 кг.
- -3XJ
- Series 3X (Rekith)
- Аналог Rexroth
- ZDR6DP1-4X/75YM | R900409967
- Артикул
- ZDR6DP1-3XJ/75YM
- Артикул (Rekith)
- Конфигурация
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DA
- Канал A②
- DB
- Канал P₁
- Диапазон
- 30–39
- Диапазон регулировки
- 5…75 бар
- Диапазон температур жидкости
- −30…+80 °C (NBR)
- DP
- Канал P₁
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC
- Огнестойкие водосодержащие
- HFDU, HFDR
- Огнестойкие безводные
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Диапазон
- Конфигурация
- Версия DP — редукция в канале P (напорная линия)
- Макс. обратное давление T(Y)
- 160 бар
- Макс. расход
- 50 л/мин (13,2 US gpm)
- Макс. входное давление
- 315 бар (вход P₂)
- Макс. вторичное давление
- До 75 бар (выход P₁) — 1088 psi
- Макс. вых. давление
- 210 бар
- Мин. перепад давления
- ~5 бар (P₂ − P₁ при максимальном расходе)
- Монтажная ориентация
- Произвольная
- Монтажные болты
- 4× ISO 4762-M5-10.9
- Монтажные размеры
- Неизменны
- Монтажный стандарт
- ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3 / NFPA D03
- Обратный клапан
- Без обратного клапана (M)
- Параметр
- Значение
- Пилотный слив
- Внешний (Y) — отдельный порт T(Y)
- Регулировочный элемент
- Тип 1: поворотная ручка — без инструмента
- Серия
- 3X (данная модель)
- Совместимость
- Взаимозаменяема
- Совместимые жидкости
- HL, HLP, HLPD, HVLP, HVLPD, HFC, HETG
- Тип клапана
- Редукционный, прямого действия, сэндвич-плита (3-ходовой)
- Тип монтажа
- Сэндвич-плита (промежуточный монтаж в стеке)
- Уплотнения
- NBR (стандарт)
- Версия
- Редукция в канале
- Вес
- ~1,2 кг
- Вязкость
- 10…800 мм²/с
- ZDR
- Pressure reducing valve, sandwich plate
- ZDR6DA1-3XJ/75YM
- A, 75 бар, ручка, NBR
- ZDR6DP1-3XJ/150YM
- P, 150 бар, ручка, NBR
- ZDR6DP1-3XJ/210YM
- P, 210 бар, ручка, NBR
- ZDR6DP1-3XJ/25YM
- P, 25 бар, ручка, NBR
- ZDR6DP1-3XJ/75YM
- P, 75 бар, ручка, NBR
- ZDR6DP1-3XJ/75YMV
- P, 75 бар, ручка, FKM
- ZDR6DP2-3XJ/75YM
- P, 75 бар, гильза, NBR
