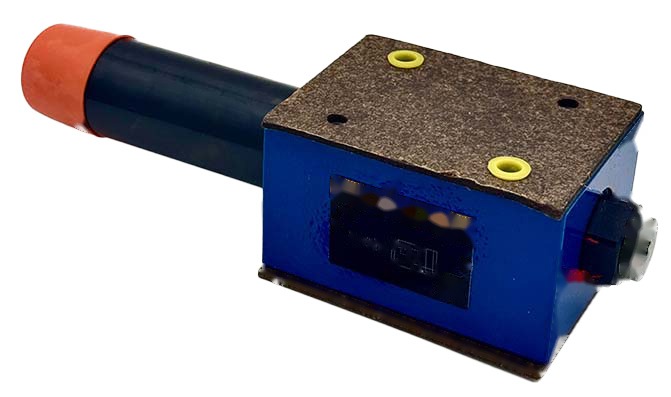

ZDR10DP-2-5XJ/210YM Клапан Rekith
Оформите заказ прямо сейчас
Редукционный клапан прямого действия Rekith ZDR10DP-2-5XJ/210YM выполнен в формате сэндвич-плиты типоразмера NG10. Он монтируется между распределителем и монтажной плитой в стеке и предназначен для понижения давления в напорной линии (канал P) до заданного вторичного уровня. Клапан нормально открыт и поддерживает постоянное давление в подключённом контуре, компенсируя колебания на входе.
Версия с внешним пилотным сливом (Y) исключает влияние противодавления в линии T на точность настройки. Модель без обратного клапана (M) подходит для систем, где не требуется свободный поток из вторичного контура в обратном направлении. Настройка производится гильзой с шестигранником под защитным колпачком.
Основные параметры:
- Максимальное входное давление: 315 бар
- Диапазон регулировки вторичного давления: 5…210 бар
- Максимальный расход: 100 л/мин
- Монтаж по стандарту ISO 4401-05-04-0-05 / DIN 24340 форма A
- Уплотнения NBR, рабочая температура жидкости от −30 до +80 °C
- -5XJ
- Series 5X (Rekith)
- Аналог Rexroth
- ZDR10DP2-5X/210YM | R900410876
- Артикул
- ZDR10DP-2-5XJ/210YM
- Без M (версия A)
- Со встроенным обратным клапаном
- Без Y (нет суффикса)
- Внутренний (в T основного канала)
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DA
- Канал A
- DB
- Канал P
- Диапазон регулировки
- 5…210 бар
- Диапазон температур жидкости
- −30…+80 °C (NBR)
- DP
- Канал P
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла
- HFC
- Огнестойкие водосодержащие, макс. 210 бар, 60 °C
- HFDU, HFDR
- Огнестойкие, безводные
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Диапазон
- Конфигурация
- Версия P — редукция в канале P (напорная линия)
- M (данная модель)
- Без обратного клапана
- Макс. обратное давление T(Y)
- 160 бар
- Макс. расход
- 100 л/мин
- Макс. вх. давление
- 315 бар
- Макс. входное давление
- 315 бар (вход P₂)
- Макс. вторичное давление
- До 210 бар (выход P₁)
- Макс. вых. давление
- 210 бар
- Мин. перепад давления
- ~5 бар (P₂ − P₁ при максимальном расходе)
- Монтажная ориентация
- Произвольная
- Монтажные болты
- 4× M5-10.9
- Монтажный стандарт
- ISO 4401-05-04-0-05 / DIN 24340 форма A
- Обратный клапан
- Без обратного клапана (M)
- Параметр
- Значение
- Пилотный слив
- Внешний (Y) — по отдельному каналу T(Y)
- Регулировочный элемент
- Тип 2: гильза с шестигранником и защитным колпачком
- Тип клапана
- Редукционный, прямого действия, сэндвич-плита
- Тип монтажа
- Сэндвич-плита (промежуточный монтаж в стеке)
- Уплотнения
- NBR (стандарт)
- Вариант
- Конфигурация
- Версия
- Редукция в канале
- Вес
- ~2,8 кг
- Вязкость
- 10…800 мм²/с
- Y (данная модель)
- Внешний (отдельный порт T(Y))
- ZDR
- Pressure reducing valve, sandwich plate
- Жидкость
- Описание
