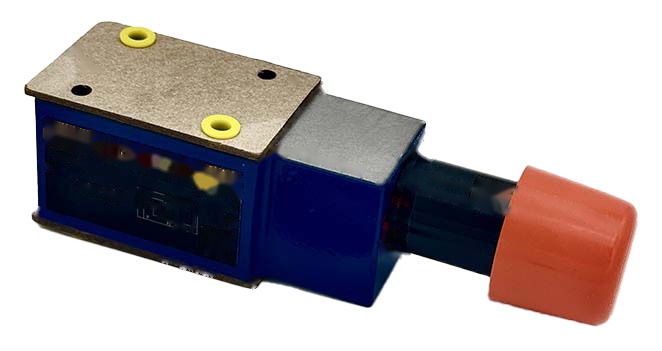

ZDB6VP-2-4XJ/200V Клапан Rekith
Оформите заказ прямо сейчас
Предохранительный клапан пилотного действия (двухступенчатый) в формате сэндвич-плиты, типоразмер NG6. Предназначен для встраивания в стек между распределителем и монтажной плитой по стандарту ISO 4401-03 — без дополнительных трубных соединений. Схема VP: ограничивает давление в напорной линии P, сбрасывая избыток жидкости в бак (T). Двухступенчатая конструкция обеспечивает стабильную характеристику срабатывания, слабо зависящую от расхода.
Модель с уставкой до 200 бар и уплотнениями FKM (Viton), что расширяет совместимость с рабочими жидкостями: от минеральных масел до синтетических эфиров и огнестойких составов. Максимальное рабочее давление — 315 бар, пропускная способность — до 60 л/мин. Регулировка — гильза с внутренним шестигранником A/F10 и защитным колпачком (тип 2).
Пилотный слив внешний, через порт T: противодавление в линии T суммируется с уставкой пружины (макс. 315 бар). Монтажная ориентация произвольная. Крепление — 4 болта M5 (ISO 4762), момент затяжки 7,4 Нм. Вес — около 1,0 кг.
- -4XJ
- Series 4X (Rekith)
- Аналог Rexroth
- ZDB6VP2-4X/200V | R900409844
- Артикул
- ZDB6VP-2-4XJ/200V
- Артикул (Rekith)
- Конфигурация
- Бренд
- Rekith
- Число картриджей
- 1 (схема VP — один картридж P→T)
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DB
- Pilot operated pressure relief
- Диапазон температур жидкости
- −20…+80 °C (FKM)
- Функция
- Один канал (A, B или P)
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC
- Огнестойкие водосодержащие
- HFDU, HFDR
- Огнестойкие безводные
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Уставка
- Макс. обратное давление (Y)
- 315 бар
- Макс. рабочее давление
- 315 бар (4568 psi)
- Макс. расход
- 60 л/мин (15,9 US gpm)
- Монтажная ориентация
- Произвольная
- Монтажные болты
- 4× ISO 4762-M5-10.9; МА = 7,4 Нм ± 10%
- Монтажный стандарт
- ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
- Параметр
- Значение
- Пилотный слив
- Внешний — через порт T
- Пример (200 бар/V)
- ZDB6VP2-4XJ/200V
- Регулировочный элемент
- Тип 2: гильза A/F10 + защитный колпачок; контргайка A/F24, МА = 10+5 Нм
- Схема
- VP: P→T
- Схемы
- VA, VB, VP
- Совместимые жидкости
- Минеральные масла HL/HLP, HETG, HEPG, HEES, HFDU/HFDR, HFC
- Тип клапана
- Предохранительный пилотного действия, сэндвич-плита
- Тип монтажа
- Сэндвич-плита (промежуточный монтаж в стеке)
- Уплотнения
- FKM (Viton) — суффикс V
- Уставка давления
- До 200 бар (2900 psi)
- VA
- A→T
- VB
- B→T
- VC
- A→T, B→T
- VD
- A↔B
- Вес
- ~1,0 кг
- VP
- P→T
- Вязкость
- 10…800 мм²/с
- Z2DB6VC2-4XJ/200V
- A+B→T, 200 бар, FKM
- Z2DB6VD2-4XJ/200V
- A↔B, 200 бар, FKM
- ZDB6VA2-4XJ/200V
- A→T, 200 бар, FKM
- ZDB6VB2-4XJ/200V
- B→T, 200 бар, FKM
- ZDB6VP2-4XJ/200
- P→T, 200 бар, NBR
- ZDB6VP2-4XJ/200V
- P→T, 200 бар, FKM
- ZDB6VP2-4XJ/315V
- P→T, 315 бар, FKM
- Жидкость
- Описание
