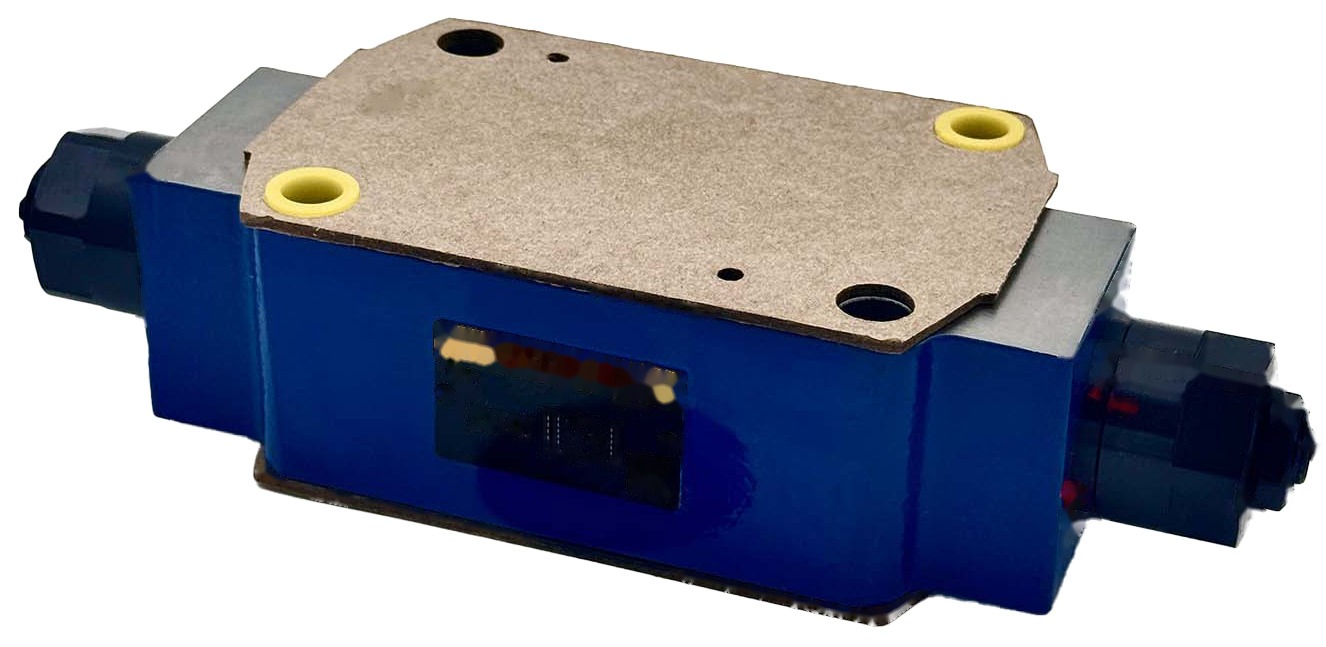

Z2FS16-8-3XJ/S2 Двойной дроссель-обратный клапан | Сэндвич-плита | NG16 | Дросселирование на сливе (S2) | 315 бар | 350 л/мин
Двойной дроссель-обратный клапан сэндвич-конструкции типоразмера NG16. Устанавливается между распределительным клапаном и монтажной плитой (subplate) по стандарту ISO 4401-07 — без дополнительных трубных соединений. Два встречно-симметричных дросселя с обратными клапанами одновременно ограничивают расход в рабочих линиях A и B.
Версия /S2 (discharge throttling, meter-out): дросселирование выполняется на сливе от исполнительного механизма. Поток, поступающий от исполнительного механизма (на сливе), проходит через дроссель и регулируется. Подающий поток (от распределителя к исполнительному механизму) проходит через встроенный обратный клапан свободно, без сопротивления.
Ключевое преимущество meter-out перед meter-in:
При meter-out (S2) создаётся противодавление на стороне слива исполнительного механизма, что предотвращает неконтролируемое «вытягивание» штока нависающей нагрузкой. Это критично для вертикально ориентированных цилиндров, подъёмных устройств и систем с нависающей нагрузкой.
Типичные области применения:
• Регулировка скорости опускания вертикально ориентированных цилиндров и нависающих нагрузок
• Подъёмные и зажимные устройства — управление скоростью при наличии нагрузки на штоке
• Металлообрабатывающие станки: подачи суппортов, зажимные патроны
• Прессовое оборудование — контроль скорости движения ползуна вниз
• Гидравлика мобильной техники: краны, манипуляторы, телескопические стрелы
• Любые системы с нависающей нагрузкой, где meter-in не обеспечивает стабильность
Код
Значение (EN)
Описание
Z2FS
Twin throttle check valve, sandwich plate
Двойной дроссель с обратным клапаном, сэндвич-плита; оба канала A и B
16
Size 16 / NG16
Типоразмер 16; монтажный стандарт ISO 4401-07-07-0-05 / NFPA T3.5.1 R2 D07
8
Spindle with hexagon socket (adjustment 8)
Регулировочный шпиндель с внутренним шестигранником (без шкалы)
-3XJ
Series 3X (Rekith)
Серия 3X; дефис + J — маркировка Rekith
/S2
Discharge throttling (meter-out)
Дросселирование на сливе (meter-out): клапан ориентирован для дросселирования обратного потока от исполнительного механизма
Клапан содержит два идентичных дроссельных золотника (2.1 и 2.2) для линий A и B, расположенных симметрично.
Подающий поток (от распределителя к исполнительному механизму):
Жидкость поступает от распределителя через канал A① в клапан. Давление смещает дроссельный золотник (2.1) против пружины — он открывается как обратный клапан. Поток к исполнительному механизму A② проходит свободно без дросселирования.
Сливной поток (от исполнительного механизма на слив) — дросселирование:
Жидкость от исполнительного механизма поступает через канал A② к дроссельному золотнику (2.1). Золотник удерживается в положении дросселирования активным давлением (через канал 4 на торец 5) и пружиной. Поток проходит через точку дросселирования (1), образованную управляющей кромкой золотника (2.1). Осевое перемещение шпинделя (3) шестигранником изменяет проходное сечение — регулирует расход на сливе.
Аналогично работает сторона B. Обе линии регулируются независимыми шпинделями, что позволяет устанавливать разные скорости для штоковой и поршневой полостей цилиндра.
⚠ S2 vs S — ключевое различие ориентации
Версия /S (meter-in): дросселирование на ПОДАЧЕ — клапан замедляет поток к исполнительному механизму. Версия /S2 (meter-out): дросселирование на СЛИВЕ — клапан замедляет поток ОТ исполнительного механизма. Версию /S2 нельзя перевернуть для meter-in без замены клапана (фиксированная ориентация). В стандартной версии без S/S2 клапан можно повернуть на 180° для переключения режима.
Параметр
/S — meter-in (подача)
/S2 — meter-out (слив) — данная модель
Обозначение
/S (supply throttling)
/S2 (discharge throttling) — даннаямодель
Режим
Meter-in (дросс. на подаче)
Meter-out (дросс. на сливе)
Где дросселируется
На входе к исполн. механизму
На выходе от исполн. механизма
Преимущество
Стабильность при переменн
