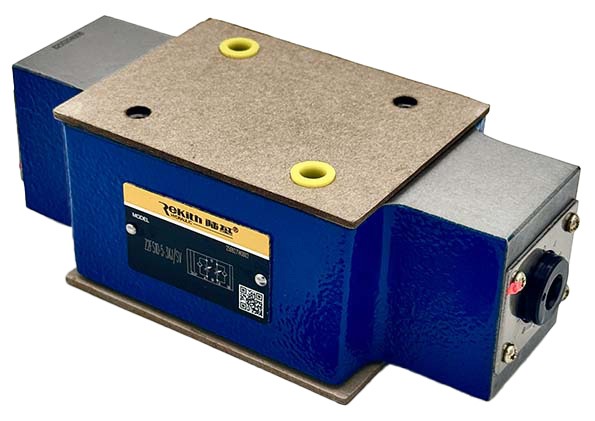

Z2FS10-5-3XJ/SV клапан Rekith
Оформите заказ прямо сейчас
Двойной дроссель-обратный клапан сэндвич-конструкции типоразмера NG10 (ISO 4401-05-04-0-05) для установки между распределителем и монтажной плитой. Модель Z2FS10-5-3XJ/SV от Rekith — функциональный аналог Rexroth Z2FS10-5-3X/SV (R900517812). Клапан работает с обеими линиями A и B одновременно и рассчитан на давление до 315 бар и расход до 160 л/мин.
Исполнение /S означает дросселирование на подаче (meter-in): поток к исполнительному механизму регулируется, а обратный слив проходит свободно через встроенный обратный клапан. Такая схема применяется для плавного ограничения скорости гидроцилиндров и гидромоторов, а также для настройки времени срабатывания пилотируемых распределителей.
Регулировка расхода выполняется шпинделем под внутренний шестигранник SW8 со шкалой (тип 5): вращение влево увеличивает расход, вправо — уменьшает. Уплотнения FKM (Viton) обеспечивают совместимость с минеральными маслами, синтетическими эфирами и огнестойкими жидкостями в диапазоне температур от −20 до +80 °C. Монтажная ориентация произвольная, вес — около 3,1 кг.
- -3XJ
- Series 3X (Rekith)
- Аналог Rexroth
- Z2FS10-5-3X/SV | R900517812 (базовая /V)
- Артикул
- Z2FS10-5-3XJ/SV
- Артикул (фрагмент)
- Конфигурация
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- Диапазон вязкости
- 10…800 мм²/с
- Дросселируемые линии
- A и B (обе рабочие линии одновременно)
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC (содержащие воду)
- Огнестойкие — макс. Δp 210 бар, макс. 60 °C
- HFDU (эфирная база)
- Огнестойкие, безводные
- HFDU (гликолевая база)
- Огнестойкие, безводные
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Тип регулятора
- Макс. рабочее давление
- 315 бар (4569 psi)
- Макс. расход
- 160 л/мин (42,3 US gpm)
- Монтажная ориентация
- Произвольная
- Монтажные болты
- 4× ISO 4762-M6-10.9 (в комплект не входят, заказываются отдельно)
- Направление регулировки
- Влево — больше расход; вправо — меньше расход
- Параметр
- Значение
- Схема дросселирования
- Supply throttling (дросселирование на подаче) — версия /S
- Стандарт монтажного фланца
- ISO 4401-05-04-0-05 / NFPA T3.5.1 R2 / ANSI B93-7D05
- Темп. жидкости (FKM)
- −20…+80 °C
- Тип клапана
- Двойной дроссель-обратный клапан, сэндвич-плита (sandwich plate)
- Тип регулятора
- Шпиндель с внутренним шестигранником SW8 и шкалой (тип 5)
- Уплотнения
- FKM (Viton) — суффикс V
- Вес
- ~3,1 кг
- Z2FS
- Twin throttle check valve
- Z2FS10–3X/…
- Дроссели A и B (стандарт)
- Z2FS10–5–3XJ/SV
- A+B, подача, шпиндель, FKM
- Z2FS10–A…S/…
- Только сторона A, подача
- Z2FS10–B…S/…
- Только сторона B, подача
- Z2FS10–…S2/…
- Discharge throttling (meter-out)
- Защита от коррозии
- Стандартная (версия без J3)
- Жидкость
- Описание
