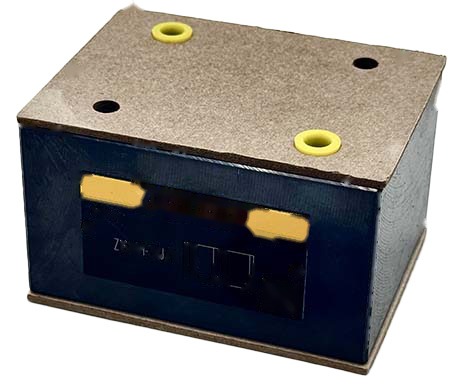

Z1S10P1-3XJ/V Клапан Rekith
Оформите заказ прямо сейчас
Обратный клапан Z1S10P1-3XJ/V от Rekith — это сэндвич-плита типоразмера NG10, предназначенная для промежуточного монтажа в вертикальный стек между распределителем и монтажной плитой по стандарту ISO 4401-05. Узел блокирует обратный поток в напорной линии P, пропуская жидкость свободно в прямом направлении. Это решение применяется для защиты насоса от обратного давления при остановке, удержания нагрузки в аккумуляторных системах и предотвращения перетока между параллельными контурами.
Модель рассчитана на рабочее давление до 315 бар и расход до 100 л/мин. Запорный элемент с мягким уплотнением (soft seal) обеспечивает герметичность даже при давлении, близком к нулю. Давление открытия составляет 0,5 бар. Уплотнения выполнены из FKM (Viton), что расширяет диапазон совместимости с рабочими жидкостями. Внутренних уплотнений в конструкции нет — для смены типа жидкости достаточно заменить идентичные кольца на портах A, B, P, T и T1.
- Типоразмер NG10, монтаж по ISO 4401-05-04-0-05 / NFPA D05
- Блокировка канала P, давление открытия 0,5 бар
- Максимальное рабочее давление 315 бар, расход до 100 л/мин
- Уплотнения FKM (Viton), диапазон температур жидкости −20…+80 °C
- Вес ~2,25 кг, монтажная ориентация произвольная
- -3XJ
- Series 3X (Rekith)
- AB
- Блокировка каналов A и B
- Аналог Rexroth
- R900417590
- Артикул
- Z1S10P1-3XJ/V
- Артикул (Rekith)
- Конфигурация
- Без кода (/V отсутствует)
- NBR
- Бренд
- Rekith
- Давление открытия
- 0,5 бар (без пружины, исполнение 1)
- Диапазон температур жидкости
- −20…+80 °C
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC
- Огнестойкие водосодержащие
- HFDU
- Огнестойкие, безводные
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Канал
- Функция блокировки
- Канал блокировки
- P (напорная линия)
- Каналов блокировки
- 1 (P, A, B или T)
- Код
- Давление открытия
- Конфигурации
- 8 вариантов
- Макс. рабочее давление
- 315 бар (4568 psi)
- Макс. расход
- 100 л/мин (26,4 US gpm)
- Монтажная ориентация
- Произвольная (для вертикального стекирования)
- Монтажный стандарт
- ISO 4401-05-04-0-05 / ISO 4401-05-05-0-05 / NFPA T3.5.1 R2 D05
- Параметр
- Z1S10 (данная модель)
- Сторона установки
- Сторона ① (компонентная сторона, component side)
- Тип клапана
- Обратный клапан, сэндвич-плита (sandwich plate check valve)
- Тип монтажа
- Сэндвич-плита (промежуточный монтаж в стеке)
- Тип запорного элемента
- Пластиковый (soft seal) — обеспечивает герметичность при низком давлении
- Типоразмер NG10
- 100 л/мин
- Уплотнения
- FKM (Viton) — суффикс /V
- Уплотнения портов
- Идентичные кольца для портов A, B, P, T, T1
- Версия
- Материал
- Вес
- ~2,25 кг
- Вес NG10
- ~2,25 кг
- Внутренние уплотнения
- Отсутствуют — замена жидкости без замены клапана
- Вязкость
- 2,8…500 мм²/с
- Z1S10A1-3XJ/V
- A, 0,5 бар, FKM
- Z1S10B1-3XJ/V
- B, 0,5 бар, FKM
- Z1S10P1-3XJ/V
- P, 0,5 бар, FKM
- Z1S10P2-3XJ
- P, 3 бар, NBR
- Z1S10P3-3XJ
- P, 5 бар, NBR
- Z2S10-1-3XJ/V
- A+B, FKM
- Жидкость
- Описание
