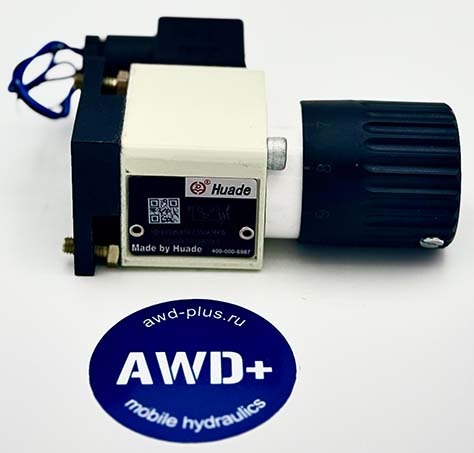

Реле HD-HED8OH1X/350K14KW Huade

Поршневое реле давления серии HED8 от Beijing Huade Hydraulic — функциональный аналог Rexroth HED 8 OH-1X/350K14KW. Устройство контролирует давление в гидросистеме и формирует дискретный электрический сигнал при достижении заданного порога. Исполнение 0H предназначено для вертикального монтажа в стек NG6: реле ставится на промежуточную плиту (заказывается отдельно) между гидрораспределителями и подключается к рабочему каналу без внешних трубопроводов.

Диапазон настройки давления — 8–350 бар, при этом реле выдерживает пиковое рабочее давление до 500 бар. Точность воспроизводимости срабатывания — менее ±1% от диапазона настройки. Выход — потенциально-свободный микровыключатель (NC/NO), рассчитанный на коммутацию до 250 В / 5 А переменного тока. Электрическое подключение — разъём DIN 43 650 форма A (4-полюсный, K14), класс защиты корпуса — IP 65.

Настройка уставки выполняется маховиком со шкалой (KW). Реле работает на минеральных маслах HL и HLP (DIN 51524) с вязкостью 10–800 мм²/с при температуре жидкости от −30°C до +80°C. Уплотнения — NBR. Вес реле — около 0,8 кг.
