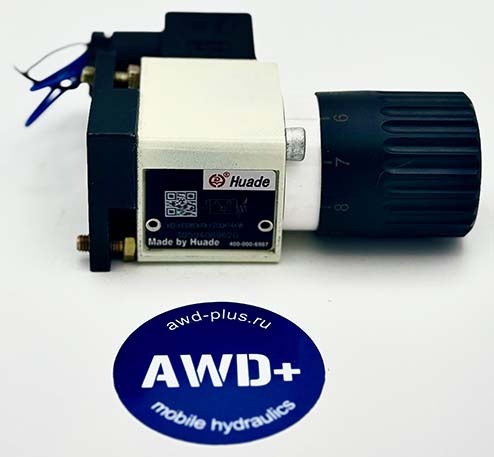

Реле HD-HED8OH1X/200K14KW Huade

Реле давления поршневого типа серии HED8 от Beijing Huade Hydraulic — функциональный аналог Rexroth HED 8 OH-1X/200K14KW. Устройство контролирует давление в гидросистеме и выдает электрический сигнал при достижении заданного порога, что позволяет автоматизировать управление циклом или сигнализировать об аварийном падении давления.

Исполнение 0H предназначено для монтажа в вертикальный стек NG6 через промежуточную стек-плиту (заказывается отдельно), что делает реле частью компактной гидравлической панели без внешних трубопроводов. Диапазон настройки давления — 5–200 бар, максимальное рабочее давление системы — 350 бар. Точность воспроизводимости срабатывания — менее ±1% от диапазона настройки.

Настройка порога срабатывания выполняется маховиком со шкалой (KW). Выходной сигнал формируется микровыключателем с потенциально-свободными контактами NC/NO, рассчитанным на коммутацию до 250 В / 5 А (AC). Электрическое подключение — разъем DIN 43 650 форма A (4-полюсный). Корпус защищен по классу IP 65, уплотнения выполнены из NBR, рабочая среда — минеральные масла HL, HLP с вязкостью 10–800 мм²/с при температуре от −30°C до +80°C.
