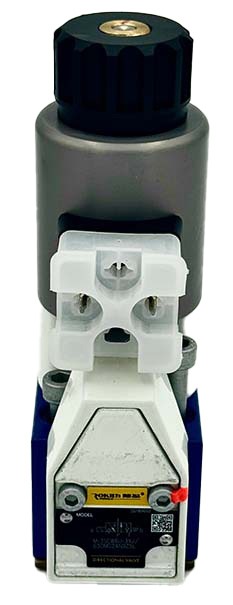

M-3SEW6U-3XJ/420MG24N9Z5L Rekith клапан

M-3SEW6U-3XJ/420MG24N9Z5L Гидрораспределитель седельного типа с электромагнитным управлением | NG6 | 420 бар | 24 В DC
Типичные области применения:
• Гидравлические прессы и зажимные устройства
• Испытательные стенды высокого давления
• Металлообрабатывающие станки
• Горнодобывающее и строительное оборудование
• Корабельная и офшорная гидравлика
• Пластиковые термопластавтоматы
Код
Значение (EN)
Описание
M
Subplate mounting
Плитный монтаж (ISO 4401)
3
3 main ports
3 рабочих порта (схема 3/2)
SEW
Solenoid poppet valve
Седельный клапан с электромагнитным управлением
6
NG6 / Size 6
Типоразмер 6 (ISO 4401-03-02-0-05)
U
Symbol U
Схема золотника U: P→A, T закрыт при включении
-3XJ
Component series 3X (Rekith)
Серия 3X; дефис перед 3XJ — маркировка Rekith
420
420 bar
Максимальное рабочее давление 420 бар (6090 psi)
M
Air-gap wet-pin DC solenoid
Мокрый соленоид с воздушным зазором
G24
24 V DC
Питание постоянного тока 24 В
N9
Concealed manual override
Утопленный ручной дублёр
Z5L
K4 connector + LED + varistor
Разъём DIN EN 175301-803 + светодиод + защита от перенапряжения
В отличие от золотниковых распределителей серии WE, данный клапан выполнен по седельной (poppet) схеме: запирающий элемент прижимается к коническому седлу, обеспечивая абсолютную герметичность в закрытом положении без внутренних перетечек.
Это делает клапан незаменимым в системах, где недопустима утечка между портами в нейтральном положении, — зажимные гидравлические патроны, прессы с удержанием нагрузки, гидростатические испытательные установки.
Работает по схеме 3/2 (три порта, два положения): в обесточенном состоянии порт P закрыт, A соединён с T; при подаче напряжения — P открывается на A, T заперт. Управление прямое (без пилотной ступени) — надёжное срабатывание даже при давлении, близком к нулю.
Клапан оснащён соленоидом с воздушным зазором (air-gap / wet-pin): якорь соленоида погружён в рабочую жидкость, что исключает трение скольжения и обеспечивает длительный ресурс без технического обслуживания.
Катушка соленоида съёмная и поворачивается на 90° для удобной ориентации разъёма при монтаже. Замена катушки производится без вскрытия гидравлической полости и без слива масла из системы.
Суффикс Z5L включает:
• Разъём DIN EN 175301-803, форма A (2 полюса + PE)
• Встроенный светодиодный индикатор (LED) — визуальная сигнализация подачи напряжения на катушку
• Варистор — защита управляющей электроники от индуктивных выбросов при отключении соленоида; особенно важно при работе с ПЛК и тиристорными схемами
Утопленный ручной дублёр (N9) позволяет вручную переключить клапан без подачи напряжения. Незаменим при наладке, диагностике и аварийном управлении.
Параметр
Значение
Бренд
Rekith
Артикул
M-3SEW6U-3XJ/420MG24N9Z5L
Тип клапана
Седельный (poppet), прямое управление
Типоразмер
NG6
Схема управления
3/2, символ U
Макс. рабочее давление
420 бар (6 090 psi)
Макс. расход
25 л/мин
Напряжение питания
24 В DC
Тип соленоида
Мокрый (wet-pin / air-gap DC)
Монтажный стандарт
ISO 4401-03-02-0-05 / DIN 24340 форма A / NFPA D03
Электрическое подключение
DIN EN 175301-803 (K4) + LED + варистор (Z5L)
Ручное управление
Утопленный дублёр (N9)
Уплотнения
NBR (стандарт)
Диапазон температур жидкости
−20…+70 °C
Класс защиты
IP 65
Масса
~1,2 кг
Плитный монтаж (subplate mounting) по стандарту ISO 4401 / NG6 — полная взаимозаменяемость по присоединительным размерам с оборудованием других производителей данного типоразмера. Подключение через монтажную плиту или непосредственно в блок управления.
Допустимые рабочие жидкости:
• Минеральные масла HL, HLP по DIN 51524
• Биоразлагаемые жидкости HETG, HEES
• Огнестойкие жидкости HFDU, HFDR
• (Совместимость с уплотнениями NBR уточнять при использовании спецжидкостей)
• Нулевые внутренние перетечки между портами в закрытом положении — принципиальное преимущество перед золотниковыми распределителями
• Высокое рабочее давление 420 бар при компактных габаритах NG6 — без увеличения типоразмера
• Прямое управление без пилотной ступени — надёжное срабатывание пр
