M-3SED6CK-1XJ/350CG24N9Z5L Rekith гидрораспределитель

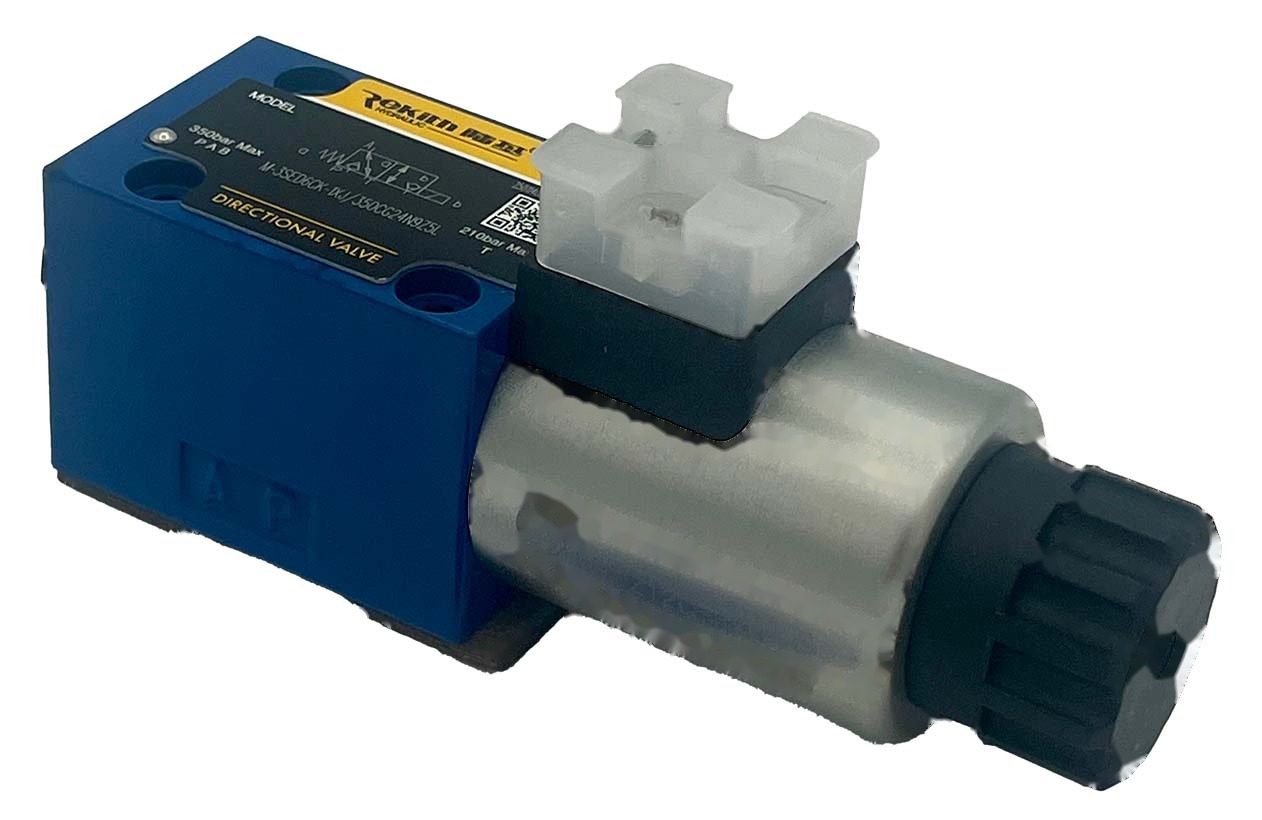

M-3SED6CK-1XJ/350CG24N9Z5L Седельный гидрораспределитель | Символ CK | 3/2 | NG6 | 350 бар | 25 л/мин | 24 В DC
Электромагнитный седельный (poppet) гидрораспределитель с прямым управлением и управляющим золотником, типоразмер NG6. Символ CK: нормально закрытый клапан — в исходном положении порт P заперт, A соединён с T. При подаче напряжения 24 В DC порт P соединяется с A. Возврат пружиной при отключении питания.
Принципиальное отличие от золотниковых распределителей серии 4WE6: седельная конструкция обеспечивает нулевые внутренние перетечки в закрытом положении — гарантированное удержание нагрузки и давления без дрейфа. Символ CK функционально идентичен символу UK — отличие лишь в конструктивной ориентации управляющего золотника внутри корпуса.
Типичные области применения:
• Управление гидроцилиндрами с удержанием нагрузки без перетечек
• Зажимные и фиксирующие гидравлические устройства
• Прессовое, штамповочное и литьевое оборудование
• Пилотное управление крупными пилотируемыми распределителями
• Гидравлические аккумуляторные системы
• Металлообрабатывающие станки, термопластавтоматы
• Системы с требованием нулевой утечки при удержании давления
Код
Значение (EN)
Описание
M
Subplate mounting
Плитный монтаж (subplate mounting)
3
3 main ports
3 рабочих порта (схема 3/2)
SED
Solenoid directional poppet
Седельный (poppet) распределитель с соленоидным управлением и управляющим золотником
6
Size 6 / NG6
Типоразмер 6; стандарт ISO 4401-03-02-0-05 / NFPA D03 / CETOP 3
CK
Spool symbol CK
Символ CK: исх. — P закрыт, A→T; при вкл. — P→A, B→T. Функционально идентичен UK; отличие — ориентация управляющего золотника
-1XJ
Series 1X (Rekith)
Серия 10–19 (размеры не меняются); дефис + J — маркировка Rekith
/350
Max pressure 350 bar
Максимальное рабочее давление 350 бар (5076 psi)
C
Air-gap wet-pin DC solenoid
Мокрый соленоид с воздушным зазором (якорь погружён в масло)
G24
24 V DC
Питание постоянного тока 24 В
N9
Concealed manual override
Утопленный ручной дублёр
Z5L
K4 + LED + varistor
Разъём DIN EN 175301-803 + LED + варистор
Камера (3) за управляющим золотником (4) постоянно соединена с портом P и изолирована от T — клапан давление-компенсирован: управляющие усилия не зависят от системного давления. Все порты P, A, T допускают максимальное давление 350 бар.
Исходное положение (соленоид обесточен):
Пружина (5) удерживает управляющий золотник (4) на седле (11). Порт P перекрыт — нулевые внутренние перетечки. Порт A соединён с T. Нагрузка удерживается без дрейфа.
Включённое положение (соленоид под напряжением):
Соленоид (2) смещает золотник (4) на седло (7), открывая канал P→A. Порт B соединяется с T. Функционально поведение идентично символу UK.
⚠ CK vs UK — в чём отличие?
Символы CK и UK функционально идентичны: оба нормально закрытые (P закрыт в исходном), оба переключают P→A при включении соленоида. Конструктивное отличие — ориентация управляющего золотника (4) внутри корпуса. В большинстве приложений CK и UK взаимозаменяемы. Аналог Rexroth: UK = R900052621, CK = R900052392.
Символ
Исходное (обесточен)
Включённое
Примечание
UK
P закрыт, A→T
P→A, B→T
Нормально закрытый; пружина на нижнем седле; стандарт для SED6
CK
P закрыт, A→T
P→A, B→T
Данная модель; функционально = UK; иная ориентация золотника
NK
P→A, B→T
P закрыт, A→T
Нормально открытый P→A; пружина на верхнем седле
Параметр
Символ UK
Символ CK — данная модель
Исходное положение
P закрыт, A→T
P закрыт, A→T (идентично)
Включённое положение
P→A, B→T
P→A, B→T (идентично)
Ориентация пружины
Нижнее седло
Иная ориентация управляющего золотника
Функция
Нормально закрытый
Нормально закрытый (идентично)
Аналог Rexroth (NG6)
R900052621
R900052392 — данная модель
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC): якорь погружён в масло, трение скольжения исключено, максимальный ресурс без обслуживания. Катушка съёмная, поворачивается на 90° — замена без вскрытия гидравлической полости и без слива масла.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4), 3-пол. (2 + PE) — промышленн
