HED80A-1XJ/20K14KW Реле Rekith
Оформите заказ прямо сейчас

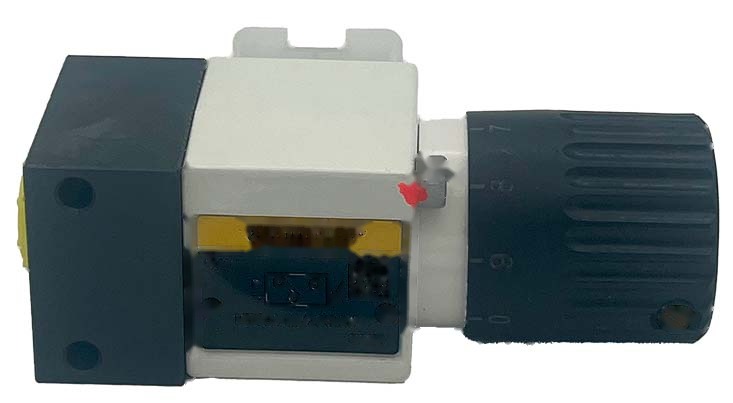

Гидроэлектрическое реле давления поршневого типа для встраивания в трубопровод через резьбовое присоединение G1/4". Устройство контролирует давление рабочей жидкости и переключает электрическую цепь при достижении заданного порога. Применяется в гидросистемах для управления насосами, сигнализации о засорении фильтров, защиты от превышения давления и организации последовательных циклов работы.
Модель HED80A-1XJ/20K14KW настроена на диапазон 5…50 бар (уставка выставлена в пределах этого диапазона) и рассчитана на максимальное рабочее давление 350 бар. Коммутацию выполняет микровыключатель с потенциально свободными контактами NC/NO, рассчитанный на ток до 2 А при 250 В AC или 24 В DC. Заявленный ресурс — не менее 5 000 000 циклов, частота переключения — до 7200 включений в час.
Регулировка уставки — поворотная ручка со шкалой (KW), настройка выполняется без инструмента. Подключение — через разъём K14 (DIN EN 175301-803, 3-пол. + PE), класс защиты IP 65 при установленном разъёме. Уплотнения NBR, рабочая жидкость — минеральные масла HL/HLP, HVLP, HETG, HFC. Диапазон температур жидкости от −25 до +80 °C.
- -1XJ
- Series 1X (Rekith)
- Аналог Rexroth
- HED8OA2X/50K14KW
- Артикул
- HED80A-1XJ/20K14KW
- AS
- Шпиндель со шкалой, с защитным колпачком
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- Диапазон настройки давления
- 5…50 бар (рейтинг 50, уставка /20 — настроена внутри диапазона)
- Диапазон температур окружающей среды
- −25…+50 °C (NBR)
- Диапазон температур жидкости
- −25…+80 °C (NBR)
- Дифференциал переключения
- ≈19 бар/оборот ручки (рейтинг 50)
- HED
- Hydro-electric pressure switch
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC
- Огнестойкие водосодержащие (гликоль)
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP
- Вязкостно-улучшенные
- Класс защиты
- IP 65 (с установленным и зафиксированным разъёмом K14)
- Код
- Способ монтажа
- Контакты
- Потенциально свободные NC/NO
- KS
- Поворотная ручка со шкалой и фиксатором
- KW
- Поворотная ручка со шкалой
- Макс. частота переключения
- 7200 включений/час
- Макс. переменный ток (AC 250 В)
- 2 А (резистивная нагрузка) / 0,5 А, cos φ = 0,6 (индуктивная)
- Макс. постоянный ток (DC 24 В)
- 2 А (резистивная) / 0,5 А (индуктивная)
- Макс. рабочее давление
- 350 бар (NBR уплотнения)
- Макс. ток переключения (AC)
- 2 А при 250 В AC
- Макс. ток переключения (DC)
- 0,5 А при 50 В DC (индуктивная); 2 А при 24 В DC (резистивная)
- Мин. ток переключения
- 1 мА при 24 В DC
- OA
- Монтаж в трубопровод
- OH
- Фланцевое (ISO 16873)
- OP
- Монтаж на плиту
- Параметр
- Значение
- Переходное сопротивление
- < 50 мОм
- Присоединение давления
- G1/4" (ISO 228/1)
- Рабочие жидкости
- Минеральные масла HL/HLP, HETG, HVLP, HFC (NBR)
- Разъём
- K14: DIN EN 175301-803, 3-пол. + PE (большой кубический)
- Разъём K14
- DIN EN 175301-803, 3-пол. + PE; IP 65 с установленным разъёмом
- Ресурс микровыключателя
- ≥ 5 000 000 циклов
- Ресурс (мин. ток 5 мА, 24 В DC)
- ≥ 5 000 000 циклов
- Рейтинг
- Диапазон настройки
- Сертификаты
- CE, CCC, UL (диапазоны до 350 бар)
- Способ монтажа
- OA — монтаж в трубопровод (pipeline installation), G1/4"
- Тип
- Гидроэлектрическое реле давления, поршневой тип
- Тип регулировки
- KW: поворотная ручка со шкалой
- Тип выключателя
- Микровыключатель NC/NO (нормально закрытый/открытый)
- Точность переключения
- < ±1% от уставки
- Уплотнения
- NBR (стандарт)
- Вес
- 0,8 кг
- Время дребезга ON/OFF
- < 5 мс
- Вязкость
- 10…800 мм²/с
- Жидкость
- Описание
