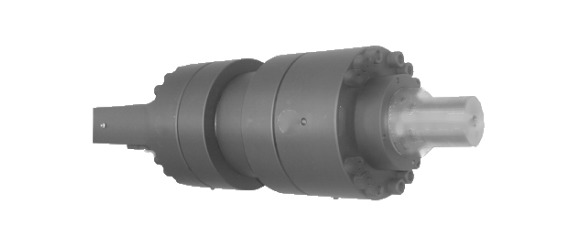

HC3 / HCK3 Гидроцилиндры Duplomatic — ISO 6022, 250 бар, диаметры 32–200 мм

Гидроцилиндры Duplomatic серии HC3 / HCK3 — это тяжёлые агрегаты двустороннего действия, предназначенные для работы в условиях высоких нагрузок и импульсных давлений. Модели соответствуют присоединительным размерам ISO 6022, что обеспечивает взаимозаменяемость с оборудованием других производителей. Основное применение — прессовое оборудование, тяжёлая спецтехника и высоконагруженные гидравлические стенды, где требуется передача значительных усилий.

Конструкция рассчитана на номинальное давление 250 бар (пиковое — до 375 бар). Корпус выполнен из бесшовной стальной трубы с хонингованной внутренней поверхностью (шероховатость Ra ≤ 0,4 мкм), а торцевые крышки зафиксированы двойным стопорным кольцом для устойчивости к усталостным разрушениям. Шток изготавливается из азотированной или хромированной стали твёрдостью не менее 58 HRC, что обеспечивает стойкость к абразивному износу.

В зависимости от условий эксплуатации доступны варианты уплотнений: стандартный полиуретан + PTFE, NBR (суффикс N) или FKM/Viton (суффикс V) для сред с температурой до +120 °C. Опционально устанавливается регулируемое гидравлическое демпфирование конца хода (на стороне поршня, штока или с обеих сторон) для снижения ударных нагрузок при больших перемещаемых массах. Также возможна интеграция магнитострикционного датчика положения с выходными сигналами 0–10 В, 4–20 мА, SSI или CANopen.

- Диапазон диаметров поршня: 32–200 мм
- Монтаж: жёсткий (HC3) или с проушиной (HCK3) для компенсации угловых смещений
- Присоединение: фланцы с поверхностью под ORFS для прямого подключения к распределительному блоку
