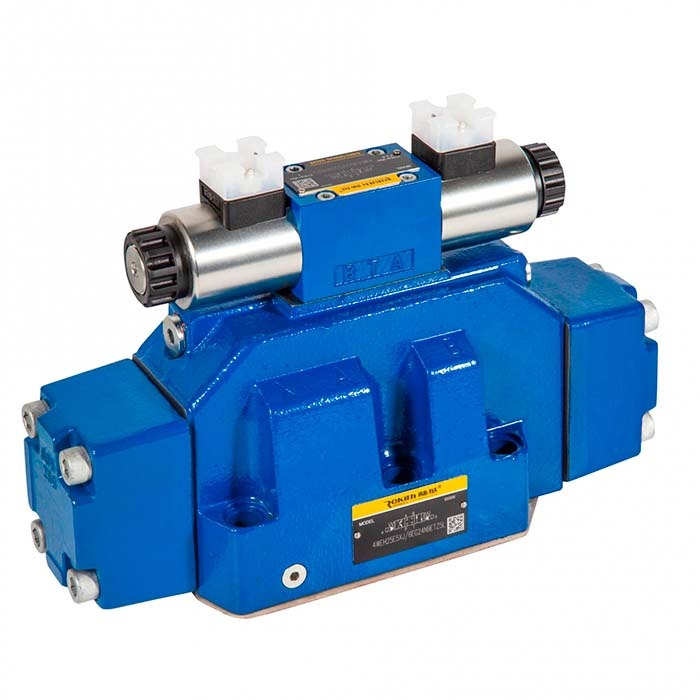

H-4WEH16E-7XJ/6EG24N9K4/B10D3 Rekith клапан

Электрогидравлический распределитель золотникового типа с пилотным управлением. Относится к серии 4WEH16 и предназначен для коммутации гидравлических потоков в системах с рабочим давлением до 350 бар. Типоразмер ДУ16 (NG16) позволяет использовать его в линиях с высокой пропускной способностью, где требуется переключение значительных потоков рабочей жидкости.

Управление двухкаскадное: электромагниты на 24V DC воздействуют на пилотный золотник, который, в свою очередь, перемещает основной силовой золотник. Это позволяет коммутировать мощные потоки при относительно небольшом энергопотреблении управляющей части. Схема E определяет конфигурацию рабочих окон, а пружинный возврат обеспечивает автоматический сброс золотника в исходное положение при снятии сигнала управления.

Модель H-4WEH16E-7XJ/6EG24N9K4/B10D3 поставляется без штекера (K4) и с уплотнениями NBR, рассчитанными на работу с минеральными маслами общего назначения. Конструктивно является аналогом позиции R900961241* и подходит для установки на стандартные плиты с присоединительными размерами NG16.
