DBW20B-2-5XJ/200CG24N9Z5L Клапан Rekith
Оформите заказ прямо сейчас

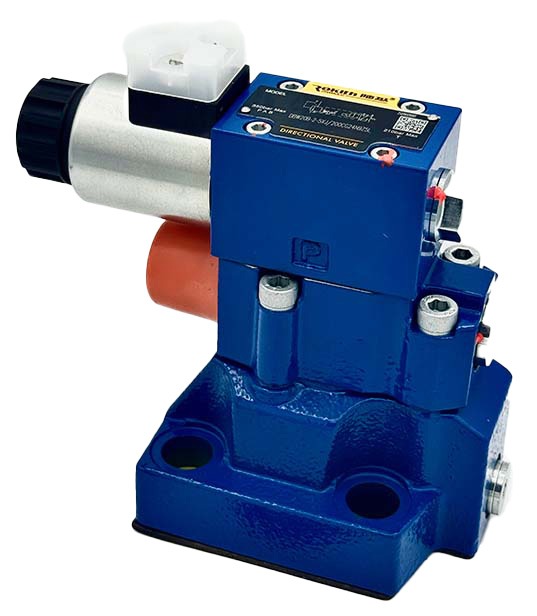

Предохранительный клапан пилотного действия со встроенным соленоидным распределителем для плитного монтажа по стандарту ISO 6264-08-13 (NS25). Предназначен для ограничения давления в гидросистемах с расходом до 400 л/мин и обеспечения дистанционной разгрузки насоса. Версия B (нормально открытый распределитель) при обесточивании автоматически переводит систему в режим разгрузки — это безопасное состояние при аварийном отключении питания и способ снизить энергопотребление в паузах цикла.
Максимальное рабочее давление — 350 бар, диапазон настройки — до 200 бар. Питание встроенного распределителя — 24 В DC, соленоид типа wet-pin с утопленным ручным дублёром. Регулировка уставки — гильза с шестигранником и защитным колпачком. Пилотный слив внутренний, поэтому при работе учитывайте противодавление в линии T — оно суммируется с уставкой.
- Типоразмер NS25, монтаж плитный
- Макс. расход 400 л/мин
- Диаметр основного золотника 24 мм
- Разъём DIN EN 175301-803 с LED-индикатором и варистором
- Уплотнения NBR, совместим с минеральными маслами и HFC
- Вес ~5,36 кг
- -5XJ
- Series 5X (Rekith)
- Аналог Rexroth
- DBW20B2-5X/200-6EG24N9K4 | R900912860
- Артикул
- DBW20B-2-5XJ/200CG24N9Z5L
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DBW
- Pilot operated pressure relief valve with solenoid directional valve
- Диаметр основного золотника
- 24 мм
- Диапазон температур жидкости
- −30…+80 °C (NBR)
- HEPG
- Полигликоли
- HETG, HEES
- Растительные масла, синтетические эфиры
- HFC
- Огнестойкие водосодержащие
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Пилот. питание
- Макс. рабочее давление
- 350 бар (5076 psi)
- Макс. расход
- 400 л/мин (105,7 US gpm)
- Монтажная ориентация
- Произвольная
- Монтажный стандарт
- ISO 6264-08-13 / DIN 24340 форма E / CETOP RP121H
- Напряжение питания соленоида
- 24 В DC
- – (нет суффикса)
- Внутренний
- NS10 (10)
- ISO 6264-06-09
- NS25 (20)
- ISO 6264-08-13
- NS32 (30)
- ISO 6264-10-17
- Параметр
- Значение
- Пилотный слив
- Внутренний (без суффикса Y)
- Разъём
- DIN EN 175301-803 (K4)
- Разъём Z5L
- LED-индикатор + варистор
- Разгрузка / переключение
- Соленоидная через встроенный распределитель B; также порт X
- Регулировочный элемент
- Тип 2: гильза с шестигранником и защитным колпачком
- Ручной дублёр
- Утопленный N9 — переключение без питания
- Совместимые жидкости
- HL, HLP, HLPD, HVLP, HVLPD, HFC
- Тип
- Состояние
- Тип клапана
- Предохранительный пилотного действия со встроенным соленоидным распределителем
- Тип монтажа
- Плитный (subplate mounting)
- Тип соленоида
- Wet-pin с воздушным зазором
- Уплотнения
- NBR (стандарт)
- Уставка давления
- До 200 бар (2900 psi)
- Вес
- ~5,36 кг
- Встроенный распределитель
- Тип B — нормально открытый (normally open): при обесточивании — разгрузка
- Вязкость
- 10…800 мм²/с
- XY
- Внешний
- Жидкость
- Описание
