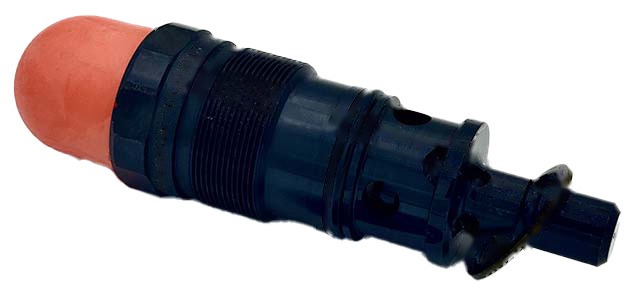

DBDS20K-1XJ/315 клапан Rekith
Оформите заказ прямо сейчас
Предохранительный клапан прямого действия в картриджном исполнении, типоразмер NG20. Предназначен для защиты гидравлических систем от превышения давления: при достижении уставки тарельчатый запорный элемент открывается и сбрасывает поток из линии P в линию T. Картридж ввинчивается непосредственно в резьбовое гнездо корпуса или монтажного блока, что сокращает количество стыков и упрощает монтаж.
Модель DBDS20K-1XJ/315 рассчитана на рабочее давление до 315 бар и пропускает до 330 л/мин. Подключение — резьба G1" (ISO 228/1) на входе и сливе. Уставка регулируется бесступенчато с помощью гильзы с шестигранником под защитным колпачком. Запирающий элемент выполнен по схеме poppet с демпфирующим поршнем, что снижает вибрацию и стабилизирует работу клапана.
- Уплотнения NBR, диапазон температур жидкости от −30 до +80 °C
- Вязкость рабочей среды: 10–800 мм²/с
- Монтажная ориентация произвольная
- Вес около 0,92 кг
- -1XJ
- Series 1X (Rekith)
- Аналог Rexroth
- DBDS 20 K1X/315 | R900424271
- Артикул
- DBDS20K-1XJ/315
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DBD
- Direct operated pressure relief
- Диапазон темп. жидкости
- −30…+80 °C (NBR)
- Диапазон вязкости
- 10…800 мм²/с
- HEES
- Синтетические эфиры
- HEPG
- Полигликоли
- HETG
- Растительные масла (рапсовое)
- HFC (водосодержащие)
- Огнестойкие; макс. Δp 210 бар, 60 °C
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HW
- Маховик (hand wheel)
- Исполнение
- Картридж (screw-in cartridge), ввинчивается в корпус
- Код
- Тип регулятора
- Макс. рабочее давление (слив)
- 315 бар (4568 psi)
- Макс. рабочее давление (вход)
- 315 бар (4568 psi)
- Макс. расход
- 330 л/мин (87 US gpm)
- Монтажная ориентация
- Произвольная
- NG
- Порт P/T
- Нормальное положение
- Нормально закрыт (NC)
- Параметр
- Значение
- Порт P (вход)
- G1" (ISO 228/1)
- Порт T (слив)
- G1" (ISO 228/1)
- Регулировка давления
- Бесступенчатая — гильза с шестигранником и защитным колпачком (тип S)
- Тип клапана
- Предохранительный, прямого действия, седельный (poppet)
- Тип запирающего элемента
- Тарельчатый (poppet с демпфирующим поршнем, диапазон до 400 бар)
- Уплотнения
- NBR (стандарт)
- Уставка давления
- До 315 бар (4568 psi)
- Вес
- ~0,92 кг
- Жидкость
- Описание
