DBDS10K-1XJ/100 Rekith Клапан

DBDS10K-1XJ/100 Предохранительный клапан прямого действия | Картридж NG10 | G1/2" | Уставка до 100 бар | Расход до 330 л/мин

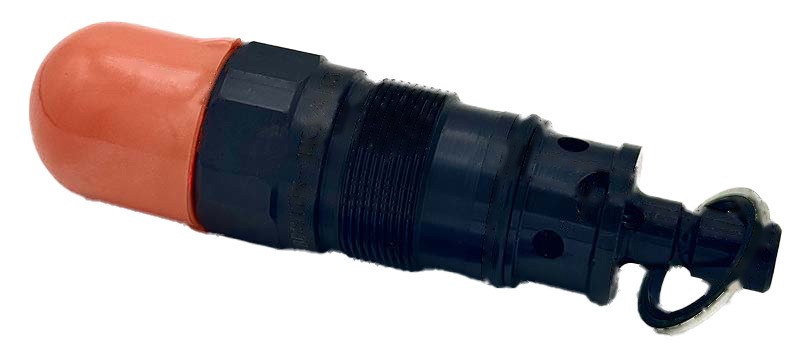

Предохранительный клапан прямого действия в картриджном исполнении, типоразмер NG10. Предназначен для ограничения максимального давления в гидравлических системах: при превышении установленного значения клапан открывается и сбрасывает избыток жидкости из напорной линии P в сливную T, защищая систему от перегрузки.
Картриджное исполнение позволяет ввинчивать клапан непосредственно в резьбовое гнездо G1/2" корпуса или монтажного блока — без дополнительных фитингов и плит. Типоразмер NG10 обеспечивает максимальный расход 330 л/мин — один из наибольших в серии DBDS для картриджных клапанов. Уставка до 100 бар делает данный клапан оптимальным для систем среднего давления: вспомогательные контуры, системы управления, зажимные устройства.
Типичные области применения:
• Защита вспомогательных контуров гидросистем со средним давлением
• Гидравлические системы управления и пилотные контуры
• Зажимные гидравлические устройства с ограниченным давлением
• Металлообрабатывающие станки, прессовое оборудование
• Мобильная гидравлика: краны, экскаваторы, дорожные машины
• Испытательные стенды с заданным максимальным давлением
Код
Значение (EN)
Описание
DBD
Direct operated pressure relief valve
Предохранительный клапан прямого действия
S
Screw-in cartridge
Картриджное исполнение — ввинчивается в резьбовое гнездо корпуса или блока
10
Size 10 (NG10)
Типоразмер 10; порт P — G1/2" (SAE-8) (ISO 228/1)
K
Cartridge type
Картриджный клапан (screw-in cartridge valve)
-1XJ
Series 1X (Rekith)
Серия 10–1Z (без изменения монтажных размеров); дефис — маркировка Rekith
/100
Pressure rating 100 bar
Уставка давления до 100 бар (1450 psi); пружина рассчитана на этот диапазон
Клапан состоит из гильзы (1), пружины (2), тарельчатого запорного элемента с демпфирующим поршнем (3) и регулировочного элемента (5). Пружина постоянно прижимает тарель к седлу — канал P закрыт (нормально закрытое положение).
Давление из системы действует на площадь тарели. Пока давление ниже уставки пружины, клапан закрыт. При превышении заданного давления тарель открывается против пружины, жидкость перетекает из канала P в канал T. Демпфирующий поршень предотвращает вибрацию и обеспечивает стабильную работу.
Важно: противодавление в сливной линии T суммируется с уставкой пружины. Например, уставка пружины 100 бар + противодавление T = 30 бар → фактическое давление срабатывания = 130 бар.
Параметр
Значение
Бренд
Rekith
Артикул
DBDS10K-1XJ/100
Аналог (Rexroth)
DBDS 10 K1X/100 | R900424147
Тип клапана
Предохранительный, прямого действия, седельный (poppet)
Исполнение
Картридж (screw-in cartridge), ввинчивается в корпус
Типоразмер
NG10
Порт P (вход)
G1/2" (SAE-8) (ISO 228/1)
Порт T (слив)
G1/2" (SAE-8) (ISO 228/1)
Уставка давления
До 100 бар (1450 psi)
Макс. рабочее давление (вход)
630 бар (9135 psi)
Макс. рабочее давление (слив)
630 бар (9135 psi)
Макс. расход
330 л/мин (87 US gpm)
Регулировка давления
Бесступенчатая — гильза с шестигранником и защитным колпачком (тип S)
Тип запирающего элемента
Тарельчатый (poppet с демпфирующим поршнем)
Нормальное положение
Нормально закрыт (NC)
Уплотнения
NBR (стандарт)
Диапазон темп. жидкости
−30…+80 °C (NBR)
Диапазон вязкости
10…800 мм²/с
Чистота жидкости (ISO 4406)
Класс 20/18/15
Монтажная ориентация
Произвольная
Вес
~0,5 кг
⚠ Важное замечание о противодавлении в порту T
Противодавление в сливной линии T суммируется 1:1 с давлением уставки пружины. При значительном противодавлении в T необходимо учитывать его при настройке клапана. Пример: уставка 100 бар + pT 30 бар → фактическое давление открытия = 130 бар. Максимально допустимое давление в T — 630 бар.
Код
Тип регулятора
Примечание
S
Гильза с шестигранником + защитный колпачок
Данная модель; стандарт; защита от случайного смещения
H
Поворотная ручка (rotary knob)
Размеры 6–20; быстрая регулировка без инструмента
HW
Маховик (hand wheel)
Размеры 25–30
A
Поворотная ручка с фиксато
