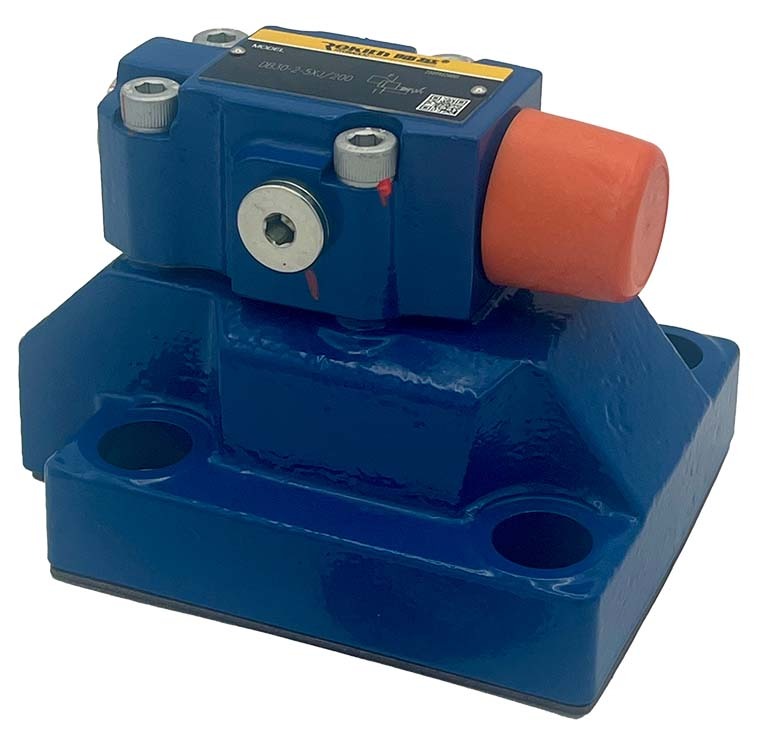

DB30-2-5XJ/200 Rekith Клапан

DB30-2-5XJ/200 Предохранительный клапан пилотного действия | NS32 | Уставка до 200 бар (2900 psi) | 650 л/мин
Предохранительный клапан пилотного действия (непрямого действия) типоразмера NS32 (размер 30). В отличие от клапанов прямого действия (DBDS), клапан DB использует двухступенчатую схему: небольшой пилотный клапан управляет основным золотником большого диаметра (32 мм). Это обеспечивает высокую стабильность давления при расходах до 650 л/мин и минимальный гистерезис.
Уставка до 200 бар (2900 psi) — клапан оптимален для систем высокого и среднего давления с большими расходами. Монтажный стандарт ISO 6264-10-17 (NS32) обеспечивает взаимозаменяемость с аналогичными клапанами других производителей того же типоразмера.
Типичные области применения:
• Защита гидравлических систем с большим расходом от превышения давления
• Прессовое и штамповочное оборудование с высоким расходом
• Мобильная строительная и горнодобывающая техника
• Морские гидравлические системы и офшорное оборудование
• Испытательные стенды высокого давления
• Промышленные гидравлические приводы с высоким расходом
Код
Значение (EN)
Описание
DB
Pilot operated pressure relief valve
Предохранительный клапан пилотного действия (непрямого действия): основной поток управляется пилотным клапаном
30
Size 30 / NS32
Типоразмер 30; монтажный стандарт ISO 6264-10-17 / DIN 24340 форма E / NS32
-2
Mounting variant 2
Вариант монтажа 2
-5XJ
Series 5X (Rekith)
Серия 5X; дефис + J — маркировка Rekith
/200
Pressure rating 200 bar
Уставка давления до 200 бар; пружина рассчитана на этот диапазон
Клапан состоит из основного золотника большого диаметра (32 мм) и пилотного клапана. В нормальном состоянии пружина держит основной золотник закрытым — канал P заперт.
Открытие:
При достижении уставки давление через внутренний пилотный канал открывает пилотный клапан. Жидкость сбрасывается из камеры над золотником в T. Перепад давления на золотнике открывает его — основной поток P→T.
Закрытие:
При снижении давления пилотный клапан закрывается — давление над золотником восстанавливается, золотник закрывается пружиной.
Преимущество пилотного действия: основной золотник управляется малым пилотным потоком — стабильное давление при любом расходе до 650 л/мин, минимальный гистерезис по сравнению с клапанами прямого действия.
⚠ Противодавление в порту T
Противодавление в сливной линии T суммируется 1:1 с уставкой. Пример: уставка 200 бар + pT 30 бар → фактическое давление открытия = 230 бар. Максимально допустимое давление в T — 630 бар.
Код
Уставка
Примечание
50
До 50 бар (725 psi)
100
До 100 бар (1450 psi)
200
До 200 бар (2900 psi)
◀ данная модель
315
До 315 бар (4568 psi)
350
До 350 бар (5076 psi)
Типоразмер
Монтажный стандарт
Макс. расход, л/мин
Вес, кг
Прим.
NS10 (10)
ISO 6264-06-09
160
~3,04
NS25 (20)
ISO 6264-08-13
400
~9,5
NS32 (30)
ISO 6264-10-17
650
~4,92
◀ данная модель
Параметр
Значение
Бренд
Rekith
Артикул
DB30-2-5XJ/200
Аналог (Rexroth)
DB30-2-5X/200 | R900558116
Тип клапана
Предохранительный, пилотного действия (непрямого)
Типоразмер
NS32 (размер 30)
Монтажный стандарт
ISO 6264-10-17 / DIN 24340 форма E
Диаметр основного золотника
32 мм
Макс. рабочее давление (вход)
630 бар
Макс. рабочее давление (слив)
630 бар
Уставка давления
До 200 бар (2900 psi)
Макс. расход
650 л/мин (171,7 US gpm)
Тип регулятора
Гильза с внутренним шестигранником + защитный колпачок
Нормальное положение
Нормально закрыт (NC)
Уплотнения
NBR (стандарт)
Диапазон темп. жидкости
−30…+80 °C (NBR)
Вязкость
10…800 мм²/с
Чистота жидкости (ISO 4406)
Класс 20/18/15
Монтажная ориентация
Произвольная
Вес
~4,92 кг
Жидкость
Описание
Уплотнения
HL, HLP, HLPD
Минеральные масла DIN 51524
NBR ✓
HVLP, HVLPD
Вязкостно-улучшенные минеральные масла
NBR ✓
HETG, HEES
Биоразлагаемые
FKM ✓ (версия /V)
HEPG
Полигликоли
FKM ✓ (версия /V)
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж по ISO 6264-10-17 (NS32). Регулировка — гильза с внутренним шестигранником и защитным колпачком.
• Снять защитный колпачок
• Шестигранным ключом в
