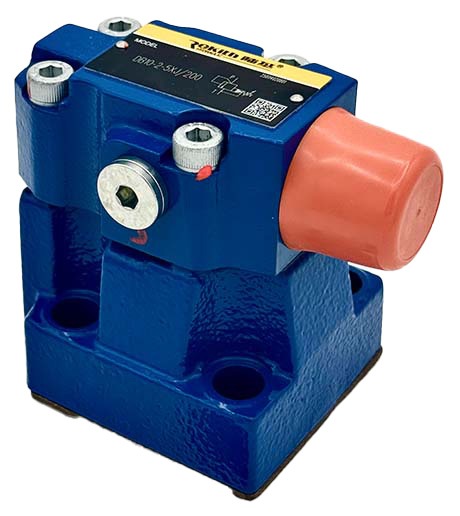

DB10-2-5XJ/200 Клапан Rekith
Оформите заказ прямо сейчас
Предохранительный клапан пилотного действия (двухступенчатый) типоразмера NG10 для плитного монтажа по стандарту ISO 6264. Предназначен для ограничения максимального давления в гидросистемах с высоким расходом. Двухступенчатая конструкция обеспечивает минимальную зависимость давления срабатывания от расхода, что важно для систем с переменным расходом.
Клапан нормально закрыт, при превышении уставки открывает линию P→T. Уставка регулируется гильзой с внутренним шестигранником под защитным колпачком в диапазоне до 200 бар. Максимальное рабочее давление — 350 бар, максимальный расход — 160 л/мин. Пилотный слив внутренний. Через порт X возможна разгрузка системы или переключение на второй диапазон давления внешним сигналом.
- Тип монтажа: плитный (subplate mounting), стандарт ISO 6264-06-09 / DIN 24340 форма E / CETOP RP121H
- Диаметр основного золотника: 24 мм
- Уплотнения: NBR (стандарт), совместим с минеральными маслами (HL, HLP, HLPD, HVLP, HVLPD) и HFC
- Диапазон температур жидкости: −30…+80 °C, вязкость: 10…800 мм²/с
- Вес: ~3,04 кг, монтажная ориентация произвольная
- -5XJ
- Series 5X (Rekith)
- Аналог NG10 /200
- R900587772
- Аналог Rexroth
- DB10-2-5X/200 | R900587772
- Артикул
- DB10-2-5XJ/200
- Бренд
- Rekith
- Чистота жидкости (ISO 4406)
- Класс 20/18/15
- DB
- Pilot operated pressure relief valve
- Диаметр основного золотника
- 24 мм
- Диапазон температур жидкости
- −30…+80 °C (NBR)
- HEPG
- Полигликоли
- HETG, HEES
- Растительные масла, синтетические эфиры
- HFC
- Огнестойкие водосодержащие (гликоль)
- HL, HLP, HLPD
- Минеральные масла DIN 51524
- HVLP, HVLPD
- Вязкостно-улучшенные минеральные масла
- Код
- Пилотное питание
- Конструкция
- Проще, нет электрики
- Макс. рабочее давление
- 350 бар (5076 psi)
- Макс. расход
- 160 л/мин (42,3 US gpm)
- Монтажная ориентация
- Произвольная
- Монтажный стандарт
- ISO 6264-06-09 / DIN 24340 форма E / CETOP RP121H
- – (нет суффикса)
- Внутренний
- Нормальное положение
- Нормально закрыт (NC)
- NS10 (10)
- ISO 6264-06-09
- NS25 (20)
- ISO 6264-08-13
- NS32 (30)
- ISO 6264-10-17
- Параметр
- Значение
- Пилотный слив
- Внутренний (без суффикса Y)
- Применение
- Фиксированная уставка
- Разгрузка
- Механически или через X
- Разгрузка / переключение
- Через порт X (внешний управляющий сигнал)
- Регулировочный элемент
- Тип 2: гильза с шестигранником и защитным колпачком
- Совместимые жидкости
- HL, HLP, HLPD, HVLP, HVLPD, HFC
- Тип клапана
- Предохранительный пилотного действия (двухступенчатый)
- Тип монтажа
- Плитный (subplate mounting)
- Уплотнения
- NBR (стандарт)
- Управление
- Ручное или внешний X
- Уставка давления
- До 200 бар (2900 psi)
- Вес
- ~3,04 кг
- Вязкость
- 10…800 мм²/с
- XY
- Внешний
- Жидкость
- Описание
