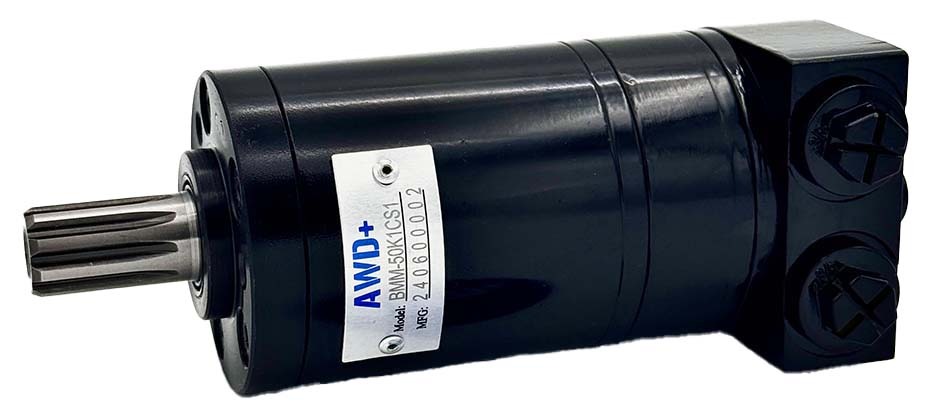

BMM-50K1CS1 ziHYD Гидромотор серии BMM с объемом 50 см³

BMM-50K1CS1 — героторный гидромотор с осевым (шпиндельным) распределением рабочей жидкости из серии BMM. Рабочий объём составляет 50,3 мл/об. Узел рассчитан на работу в гидросистемах с умеренной нагрузкой и интервальным режимом, где не требуется постоянная эксплуатация на предельных параметрах.

Мотор оснащён шлицевым валом K1 (Ø16,5 мм, эвольвентный шлиц B17×14 DIN5482) и круглым фланцем C с тремя крепёжными отверстиями M6 и центровочным пояском Ø31,5 мм. Порты P(A,B) вынесены на боковую поверхность корпуса, дренажный порт T — G1/8. Корпус отлит из шаровидного чугуна.

Основные рабочие параметры:
- Максимальное непрерывное давление: 70 бар (кратковременное — 140 бар, пиковое — 200 бар)
- Максимальная непрерывная скорость: 395 об/мин (кратковременная — 500 об/мин)
- Максимальный непрерывный расход: 20 л/мин
- Максимальный непрерывный момент: 46 Н·м
- Вес: 2,4 кг

Конструкция со шпиндельным распределением и встроенными обратными клапанами позволяет в большинстве случаев обходиться без внешней дренажной линии. Мотор допускает параллельное и последовательное включение в гидросхему.
