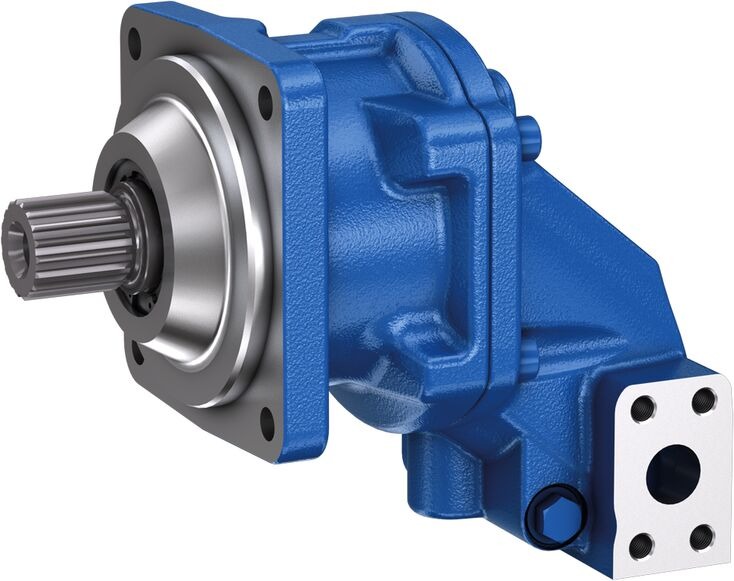

A2FMN063/70N Нерегулируемый аксиально-поршневой мотор

Нерегулируемый аксиально-поршневой мотор серии A2FM с наклонным блоком цилиндров. Используется в закрытых гидроприводах для преобразования энергии потока рабочей жидкости во вращение выходного вала. Подходит для приводов хода и вращения в мобильной и стационарной технике, где требуется высокая удельная мощность и стабильная работа на высоких давлениях.

Мотор типоразмера 63 рассчитан на номинальное давление 300 бар (максимальное — 350 бар) и обеспечивает крутящий момент до 301 Нм. При максимальной скорости вращения 4125 об/мин номинальный расход составляет 236 л/мин. Конструкция с изогнутой осью (угол 40°) и три диапазона давления позволяют подобрать исполнение под конкретные условия эксплуатации. Масса изделия — 17 кг.

При монтаже важно обеспечить полное заполнение корпуса рабочей жидкостью и удаление воздуха, особенно при положении валом вверх. Дренажные линии (T1, T2) должны выводиться в бак ниже минимального уровня жидкости, а соединительные трубопроводы — быть гибкими для снижения шума.
