A2FMN045/70N Нерегулируемый аксиально-поршневой мотор

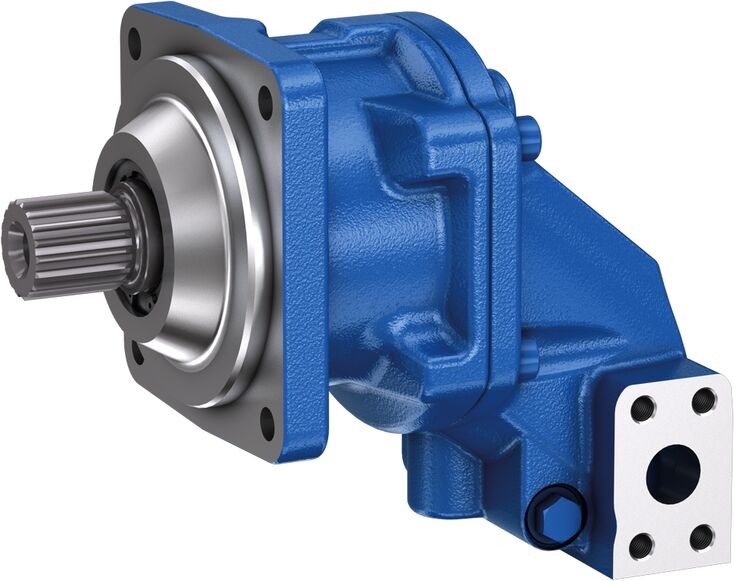

Нерегулируемый аксиально-поршневой мотор Bosch Rexroth серии A2FM с наклонным блоком цилиндров (изогнутая ось 40°). Устройство преобразует энергию потока рабочей жидкости во вращение выходного вала и применяется в гидравлических приводах промышленного оборудования, где требуется стабильный крутящий момент в широком диапазоне скоростей.

Мотор типоразмера 45 рассчитан на номинальное давление 300 бар (максимальное — 350 бар) и развивает крутящий момент до 211 Нм при максимальной скорости вращения 4650 об/мин. Номинальный расход составляет 186 л/мин. Конструкция с изогнутой осью обеспечивает высокую удельную мощность и эффективность запуска.

Масса изделия — 10,7 кг. При монтаже важно обеспечить заполнение корпуса рабочей жидкостью и удаление воздуха, особенно при положении вала вверх. Дренажные линии и трубопроводы должны быть проложены с учётом требований к сливу утечек и уровню шума.
