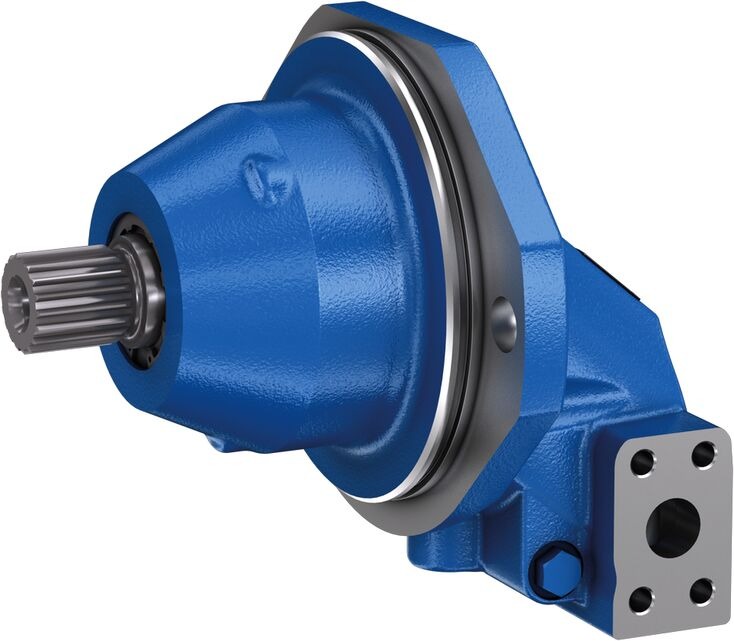

A2FEM090/70N Нерегулируемый аксиально-поршневой мотор

Нерегулируемый аксиально-поршневой мотор с наклонным блоком цилиндров (изогнутая ось 40°) типоразмера 90. Предназначен для преобразования энергии потока рабочей жидкости во вращение выходного вала в закрытых гидравлических контурах мобильной и стационарной техники. Рабочий объём — 90 см³, номинальное давление — 400 бар, максимальное — 450 бар.

При расходе до 407 л/мин мотор развивает крутящий момент до 576 Нм и выходит на частоту вращения до 5000 об/мин. Масса — 23 кг. Модель серии 70 производства Bosch Rexroth (Германия) рассчитана на работу в гидросистемах с высокой плотностью мощности. Допускается установка различных фланцев, валов и присоединительных портов под конкретную схему монтажа.

При вводе в эксплуатацию и после длительного простоя агрегат должен быть полностью заполнен рабочей жидкостью, а воздух удалён через дренажные каналы T1/T2. При монтаже валом вверх требуется особый контроль заполнения во избежание сухого трения. Для снижения шума соединительные трубопроводы выполняются гибкими, а дренажные линии должны входить в бак ниже минимального уровня жидкости.
