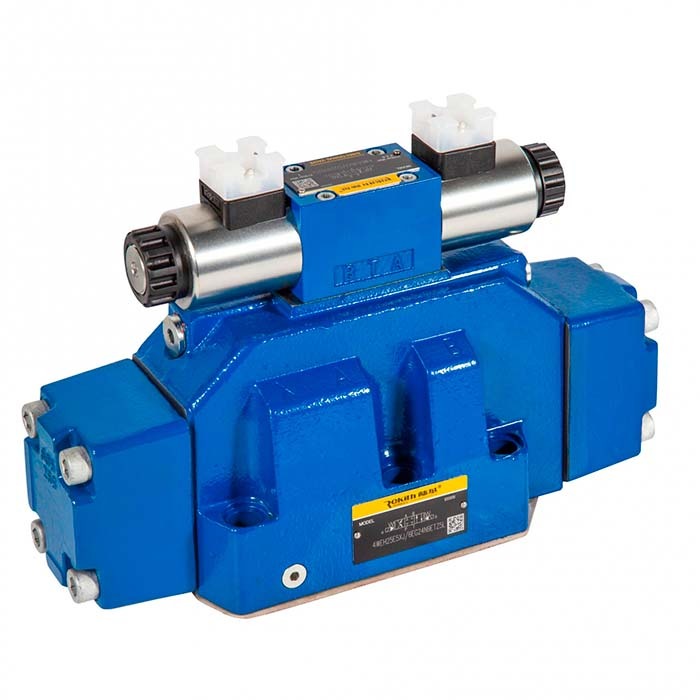

4WEH10Q-4XJ/6EG110N9K4 Rekith клапан

Электрогидравлический распределитель с пилотным управлением и типоразмером ДУ10 (NG10). Устройство серии 4WEH10 предназначено для управления потоком рабочей жидкости в гидросистемах промышленного оборудования: прессах, металлорежущих станках, литейных машинах и других агрегатах с высокими требованиями к усилию переключения.

Принцип работы двухкаскадный: маломощный электромагнит управляет пилотным золотником, который, в свою очередь, смещает основной золотник за счет давления в гидролинии. Это позволяет коммутировать большие потоки при минимальном энергопотреблении. Максимальное рабочее давление составляет 280 бар. Схема Q определяет конфигурацию гидравлических переходов.

Модель рассчитана на питание электромагнита постоянным током 110V DC и оснащена разъемом без штекера (K4). Возврат золотника в нейтральное положение — пружинный. Уплотнения NBR подходят для стандартных минеральных масел. Монтаж фланцевый, посадочное место соответствует CETOP 05 (ISO 4401). Данный клапан является взаимозаменяемым аналогом позиции R901139090*.
