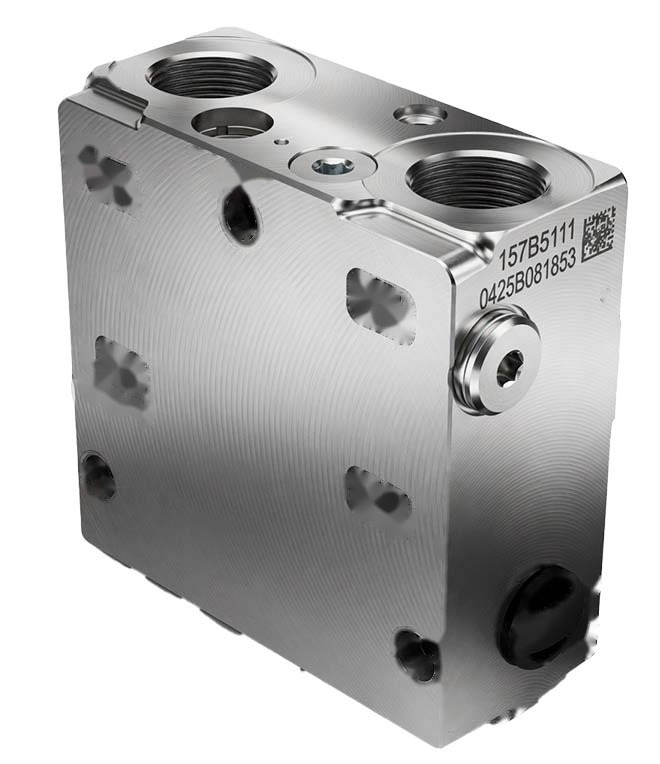

157B5111 Напорная секция распределителя PVG 32

Напорная секция 157B5111 — это составной элемент модульного распределителя PVG 32 от Danfoss. Она устанавливается в линию перед рабочими секциями и отвечает за подвод потока от насоса, а также за управление сигналом LS (load sensing). Данная модификация предназначена для систем с закрытым центром и регулируемым насосом.

Секция рассчитана на максимальное рабочее давление 400 Бар и оснащена портами с резьбой G 3/4. В конструкции предусмотрен выход под линию LS для соединения с регулятором насоса и отдельный порт для подключения манометра, что позволяет контролировать давление в напорной магистрали. Корпус выполнен из металла, вес изделия — 3 кг.

Настройка давления в секции выполняется вручную с помощью шестигранного ключа: регулировочное отверстие расположено рядом с входным портом P. Точная настройка производится по показаниям манометра, установленного в секции.
